Quattro-II 2x 120 V

I likhet med MultiPlus-II 2x120 V er Quattro-II 2x120 V en kombinert vekselretter og lader som er spesielt utviklet for standard nordamerikanske 50 A 120/240 VAC applikasjoner med delt fase. I tillegg kan Quattro-II akseptere to AC-innganger og koble automatisk til den aktive kilden.

Quattro-II 2x120 V kan ta imot og overføre begge linjene i en 120/240 V-forsyning, enten den forsynes fra landstrøm eller en generator, og kan bruke hele 50 A til lading og vekselstrømsbelastning. Når du kobler til en enfaset 120 V-forsyning, vil L1-inngangen på Quattro-II 2x120 V ta imot innkommende strøm for lading og viderekobling, samtidig som L1- og L2-utgangene kombineres for enfaset 120 V på hver linje.

Quattro bytter til inverterdrift når vekselstrømskilde er utilgjengelig. Inverterutgangen er også 120 V enkelt fase. I invertermodus, vil Quattro-II 2x120 V koble internt begge L1- og L2-linjene sammen for å levere 120 VAC til belastninger på begge utgangene. Derfor vil begge sider av et fordelingspanel forsynes med 120 V under alle forhold. 240 VAC er imidlertid kun tilgjengelig etter av Quattro leveres av en 120/240 VAC-kilde med delt fase. Dette forhindrer at tunge laster som varmtvannsberedere eller 240 V klimaanlegg lader ut batteriet.

Quattro-II 2x120 V har alle de forventede funksjonene i vårt allsidige vekselretter-/ladeserie, inkludert PowerControl, PowerAssist, Input Current Limit, to vekselstrømutganger, samt parallell- og 3ph-konfigurasjon for VE.Bus-systemer med større kapasitet. Passer til LiFePO4-batterier og en rekke andre batteriteknologier.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Om
produktet

I likhet med MultiPlus-II 2x120 V er Quattro-II 2x120 V en kombinert vekselretter og lader som er spesielt utviklet for standard nordamerikanske 50 A 120/240 VAC applikasjoner med delt fase. I tillegg kan Quattro-II akseptere to AC-innganger og koble automatisk til den aktive kilden.

Quattro-II 2x120 V kan ta imot og overføre begge linjene i en 120/240 V-forsyning, enten den forsynes fra landstrøm eller en generator, og kan bruke hele 50 A til lading og vekselstrømsbelastning. Når du kobler til en enfaset 120 V-forsyning, vil L1-inngangen på Quattro-II 2x120 V ta imot innkommende strøm for lading og viderekobling, samtidig som L1- og L2-utgangene kombineres for enfaset 120 V på hver linje.

Quattro bytter til inverterdrift når vekselstrømskilde er utilgjengelig. Inverterutgangen er også 120 V enkelt fase. I invertermodus, vil Quattro-II 2x120 V koble internt begge L1- og L2-linjene sammen for å levere 120 VAC til belastninger på begge utgangene. Derfor vil begge sider av et fordelingspanel forsynes med 120 V under alle forhold. 240 VAC er imidlertid kun tilgjengelig etter av Quattro leveres av en 120/240 VAC-kilde med delt fase. Dette forhindrer at tunge laster som varmtvannsberedere eller 240 V klimaanlegg lader ut batteriet.

Quattro-II 2x120 V har alle de forventede funksjonene i vårt allsidige vekselretter-/ladeserie, inkludert PowerControl, PowerAssist, Input Current Limit, to vekselstrømutganger, samt parallell- og 3ph-konfigurasjon for VE.Bus-systemer med større kapasitet. Passer til LiFePO4-batterier og en rekke andre batteriteknologier.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

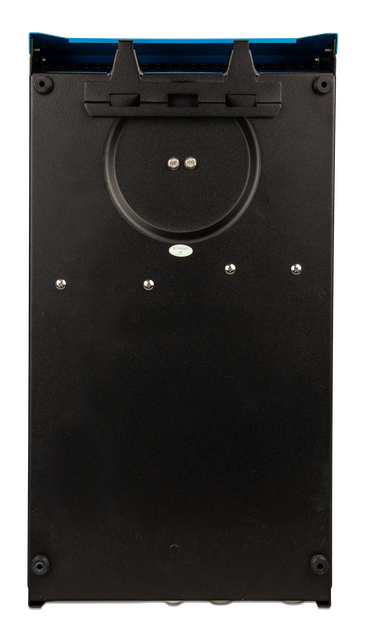

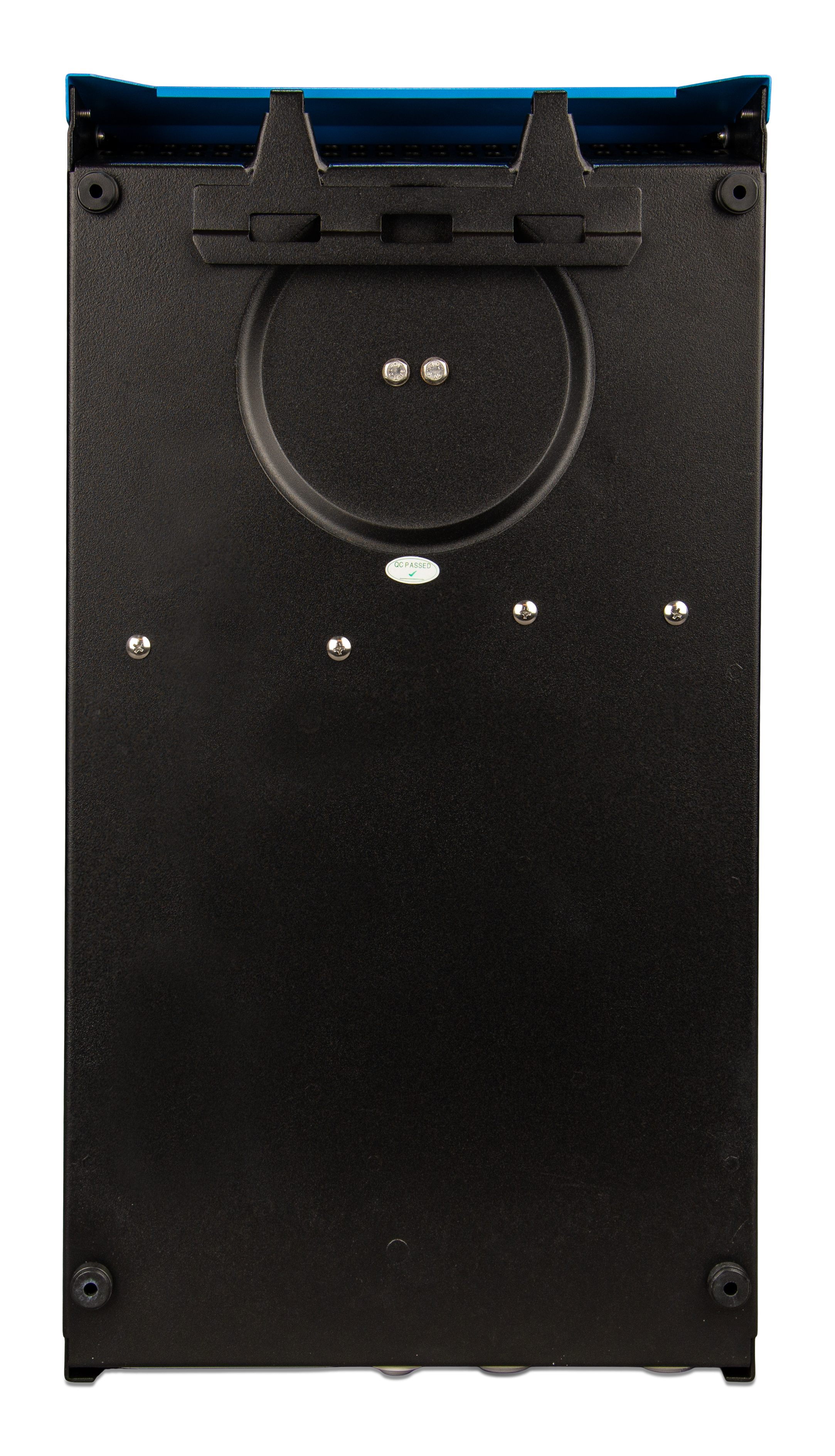

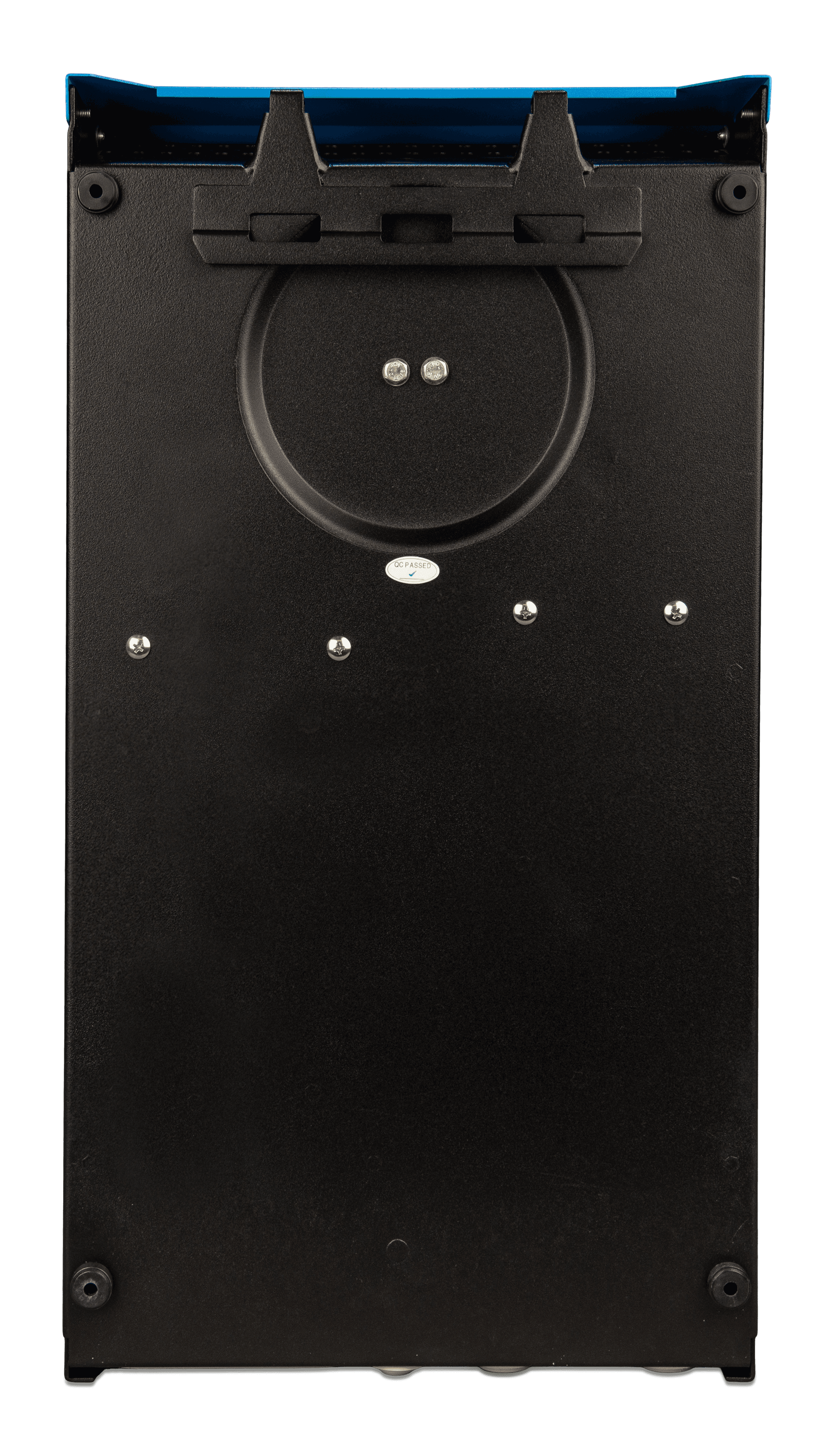

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

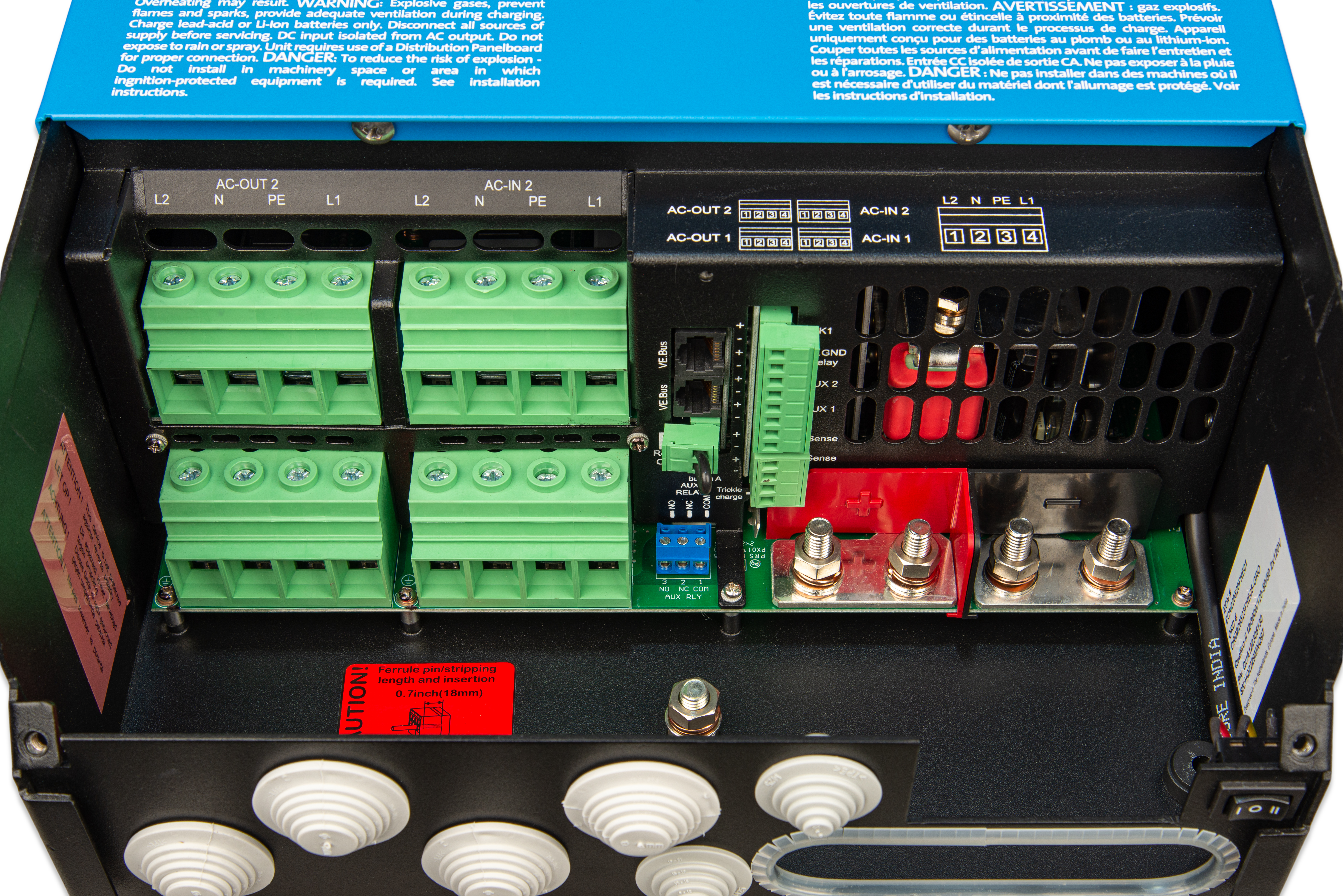

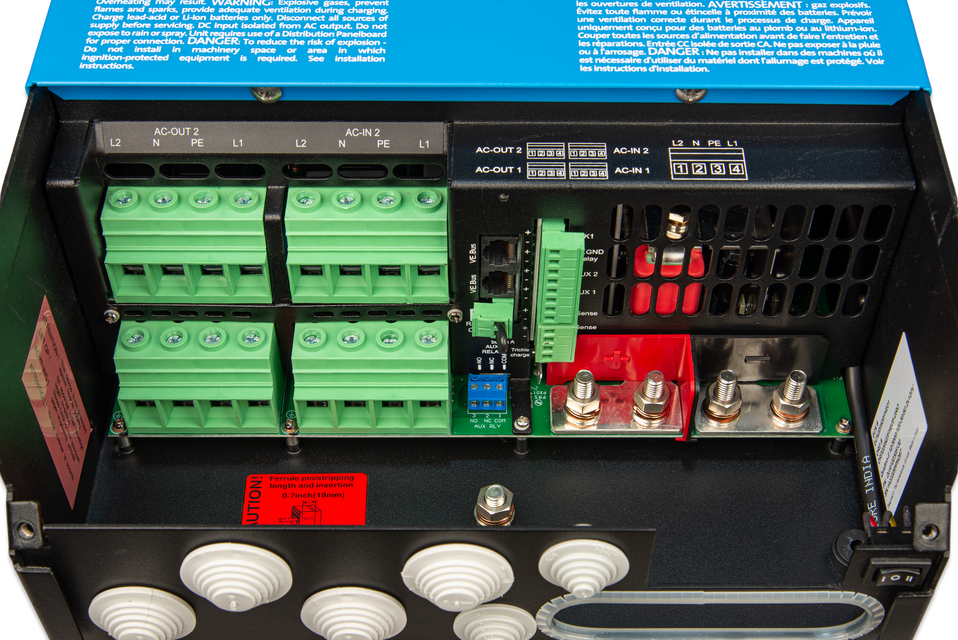

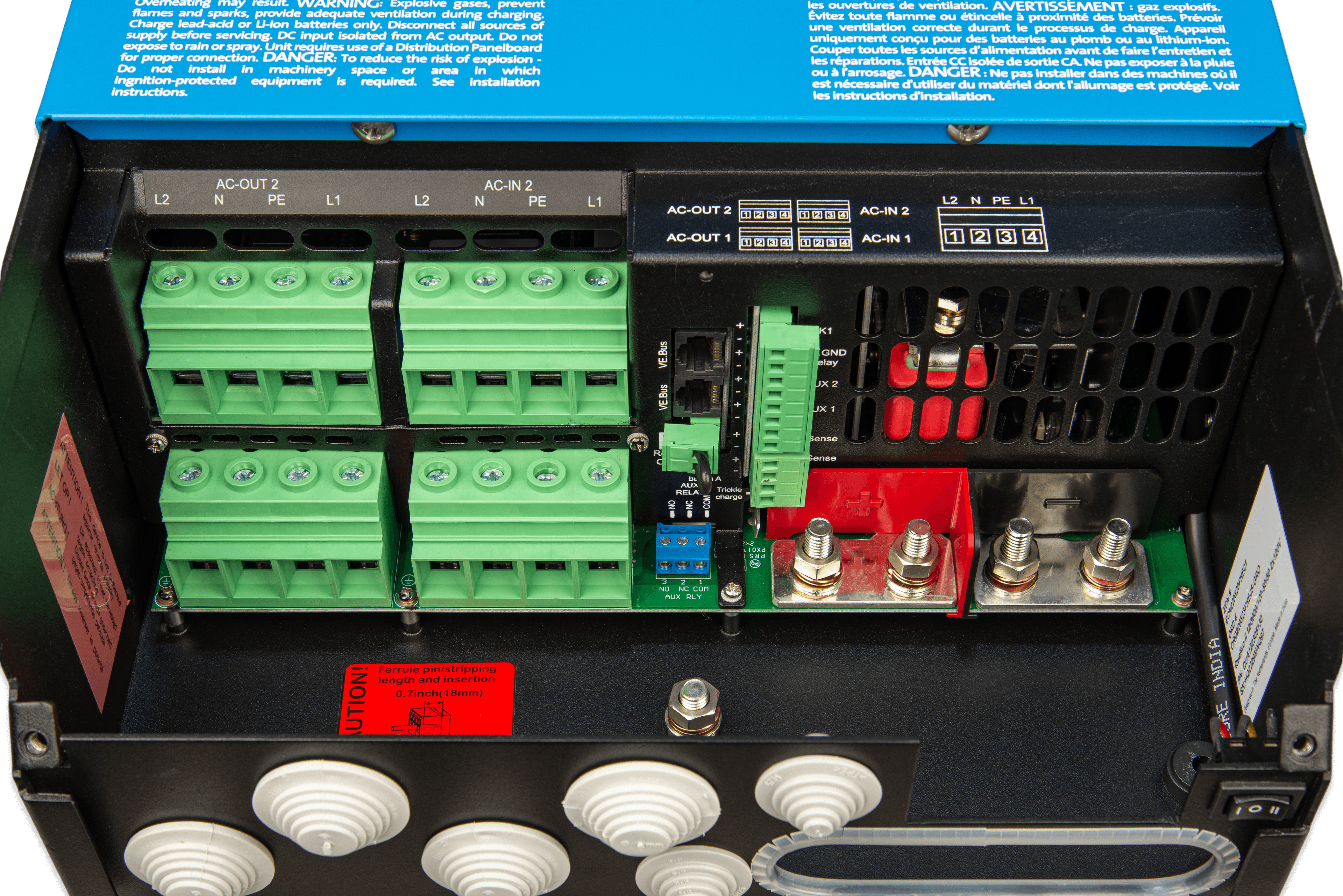

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG

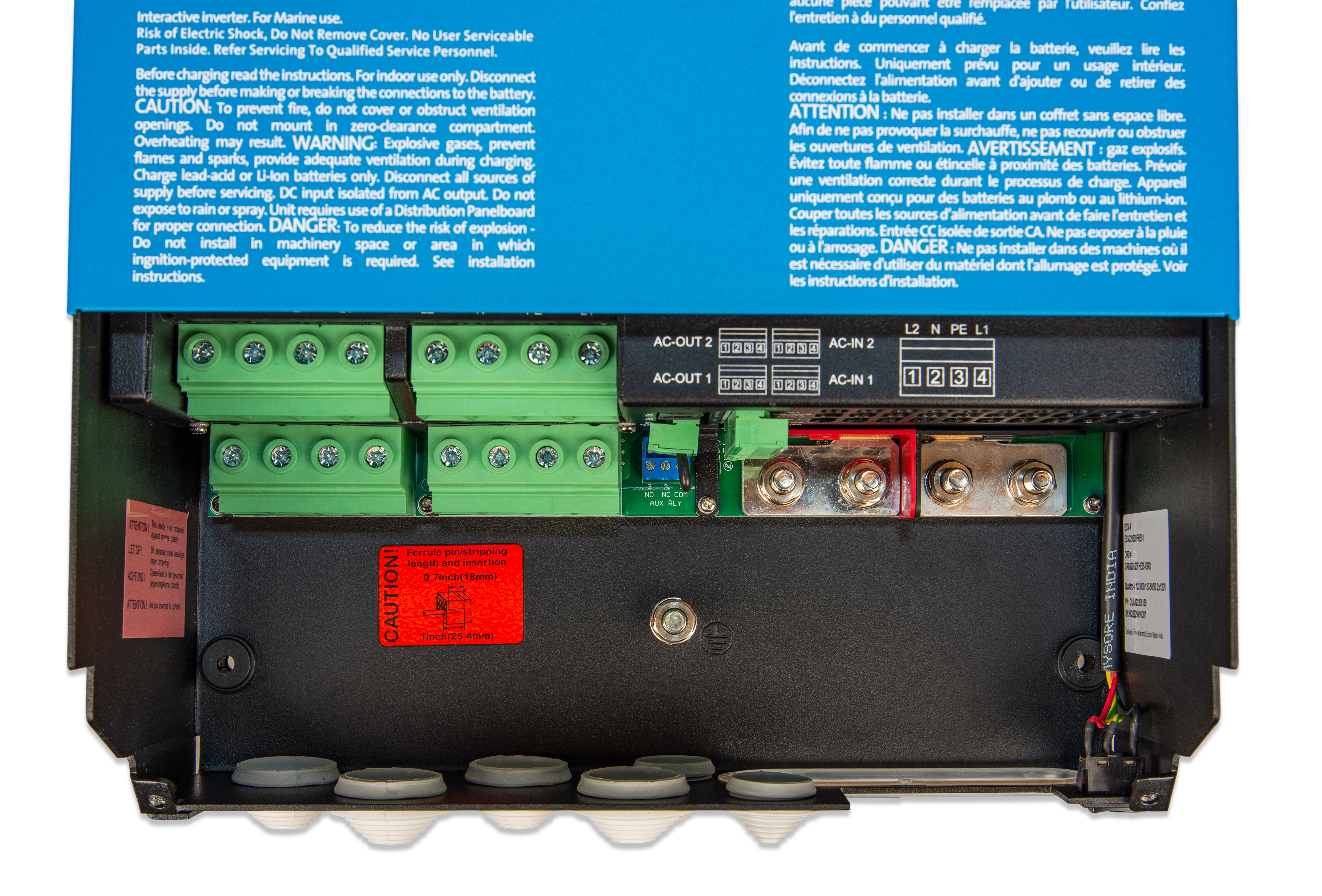

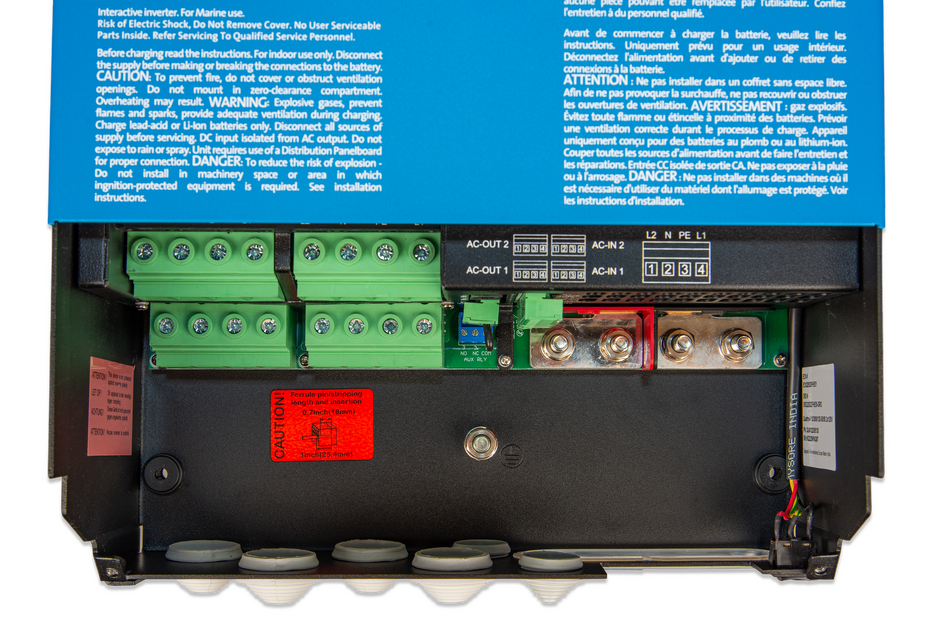

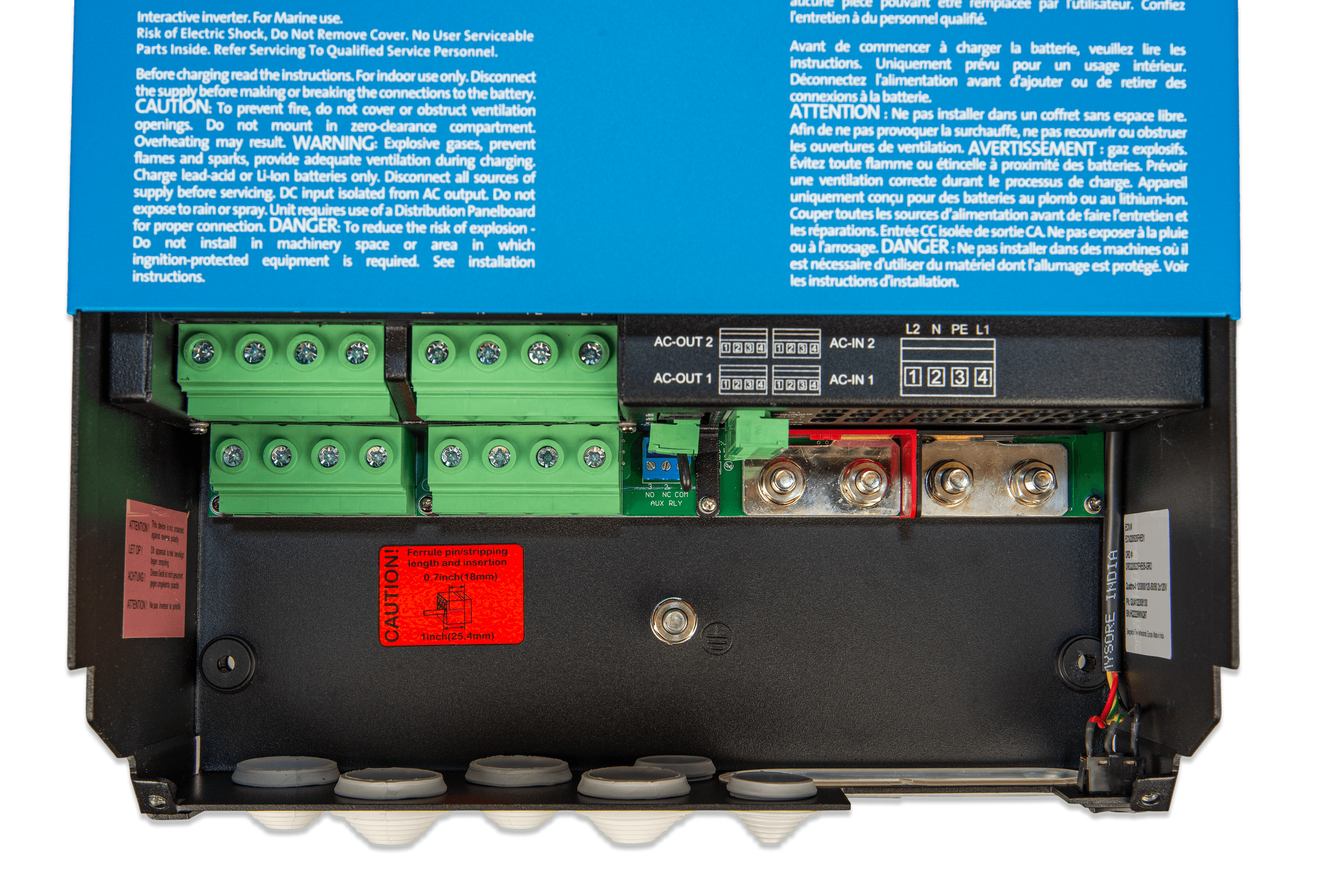

  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

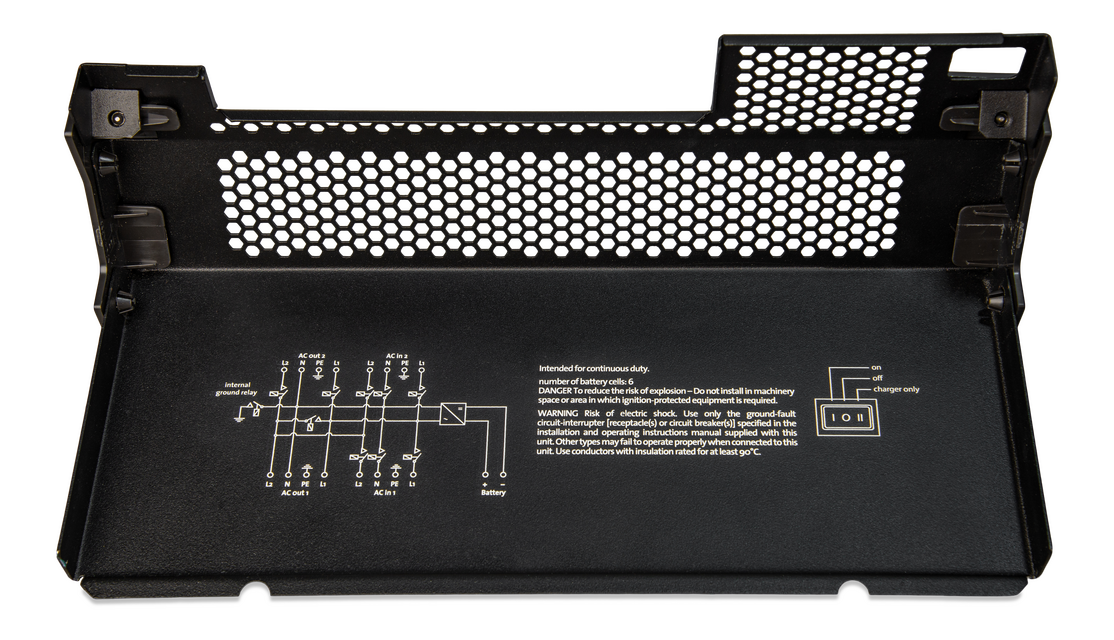

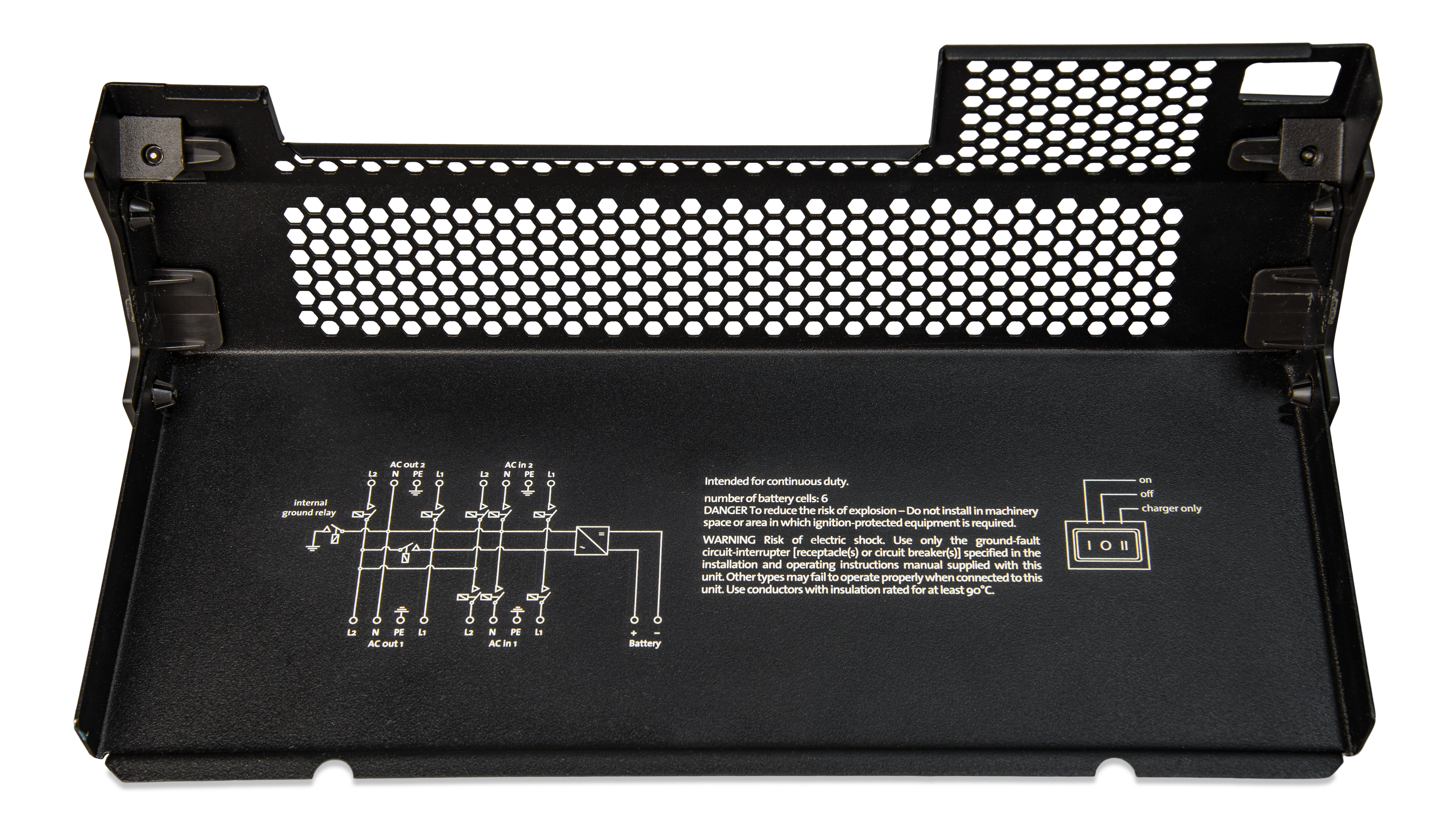

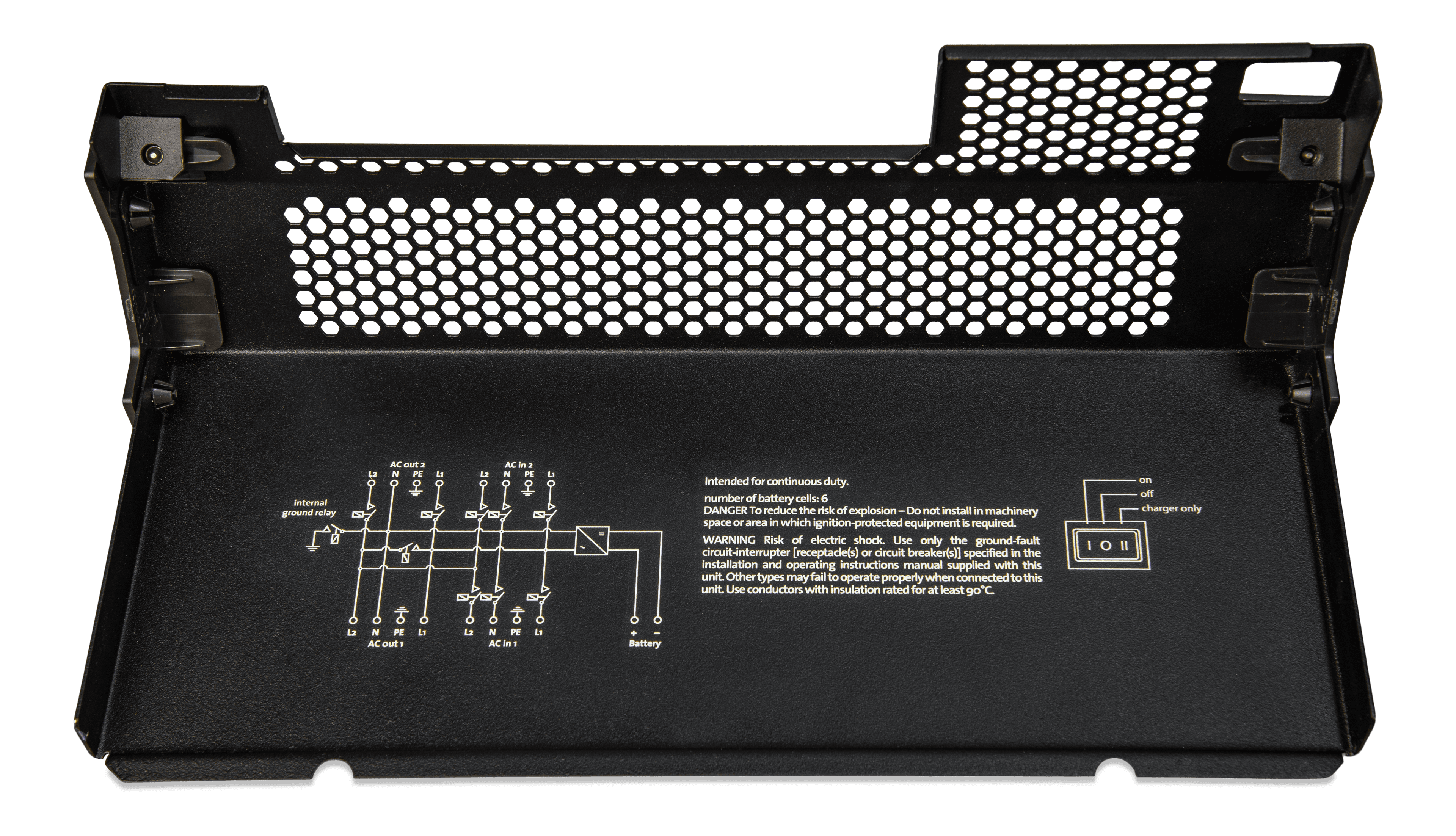

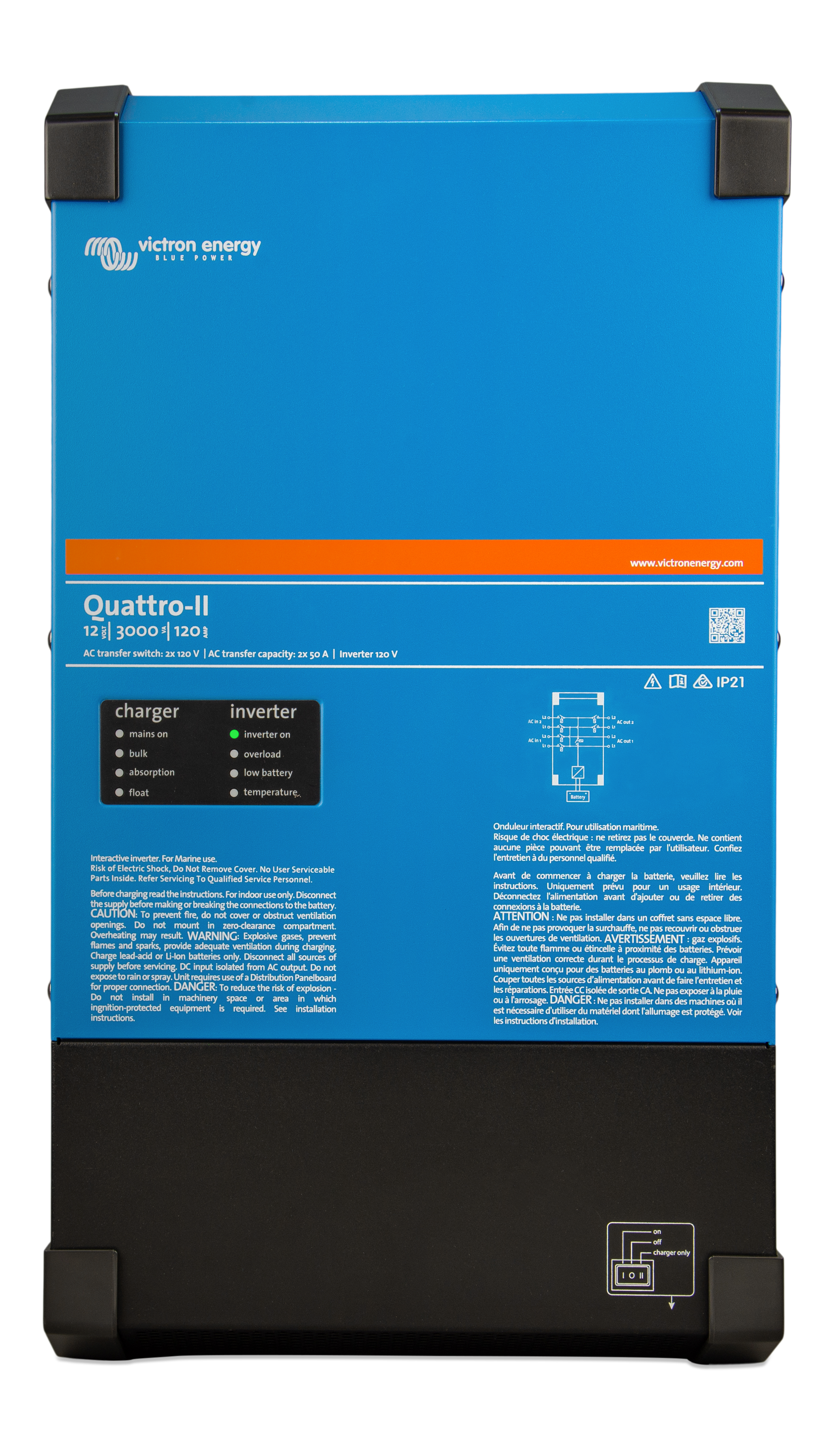

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

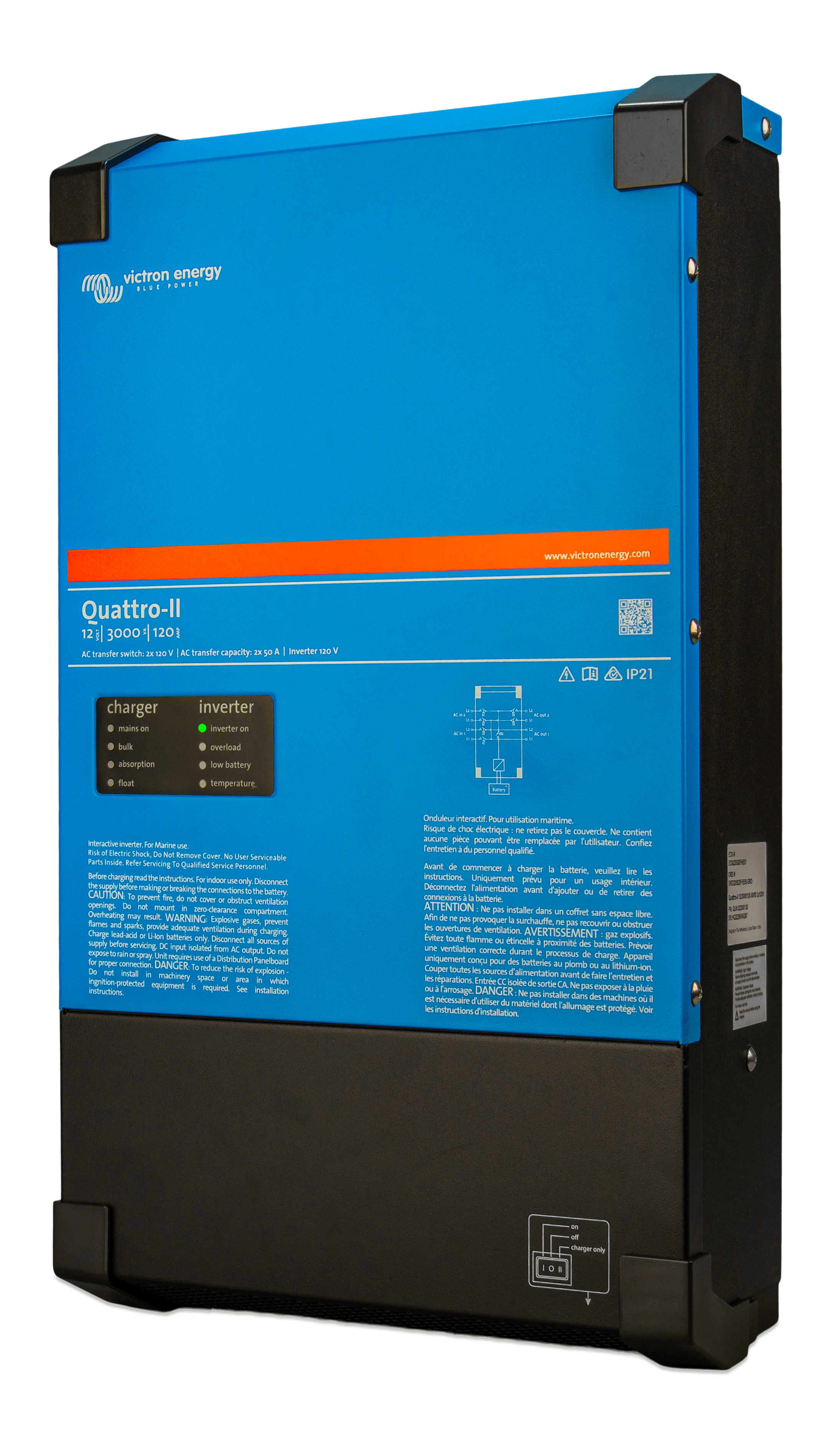

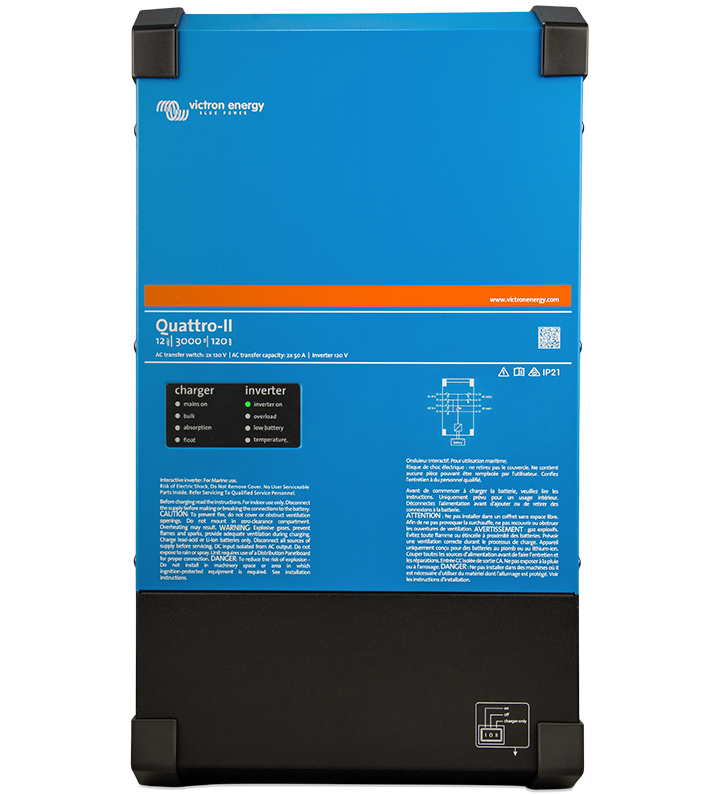

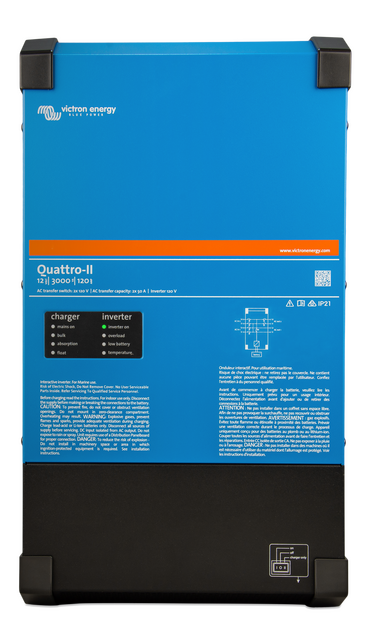

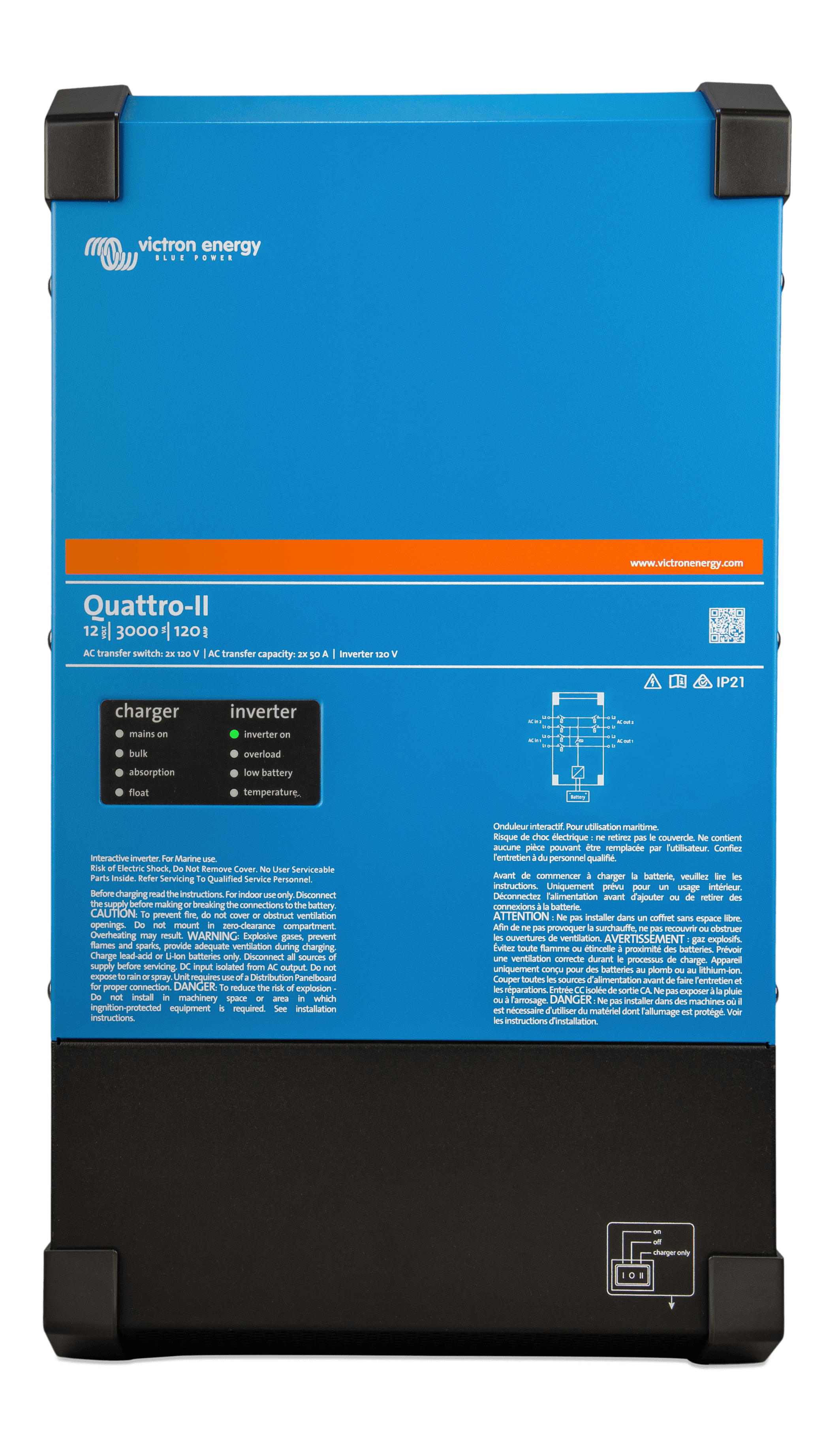

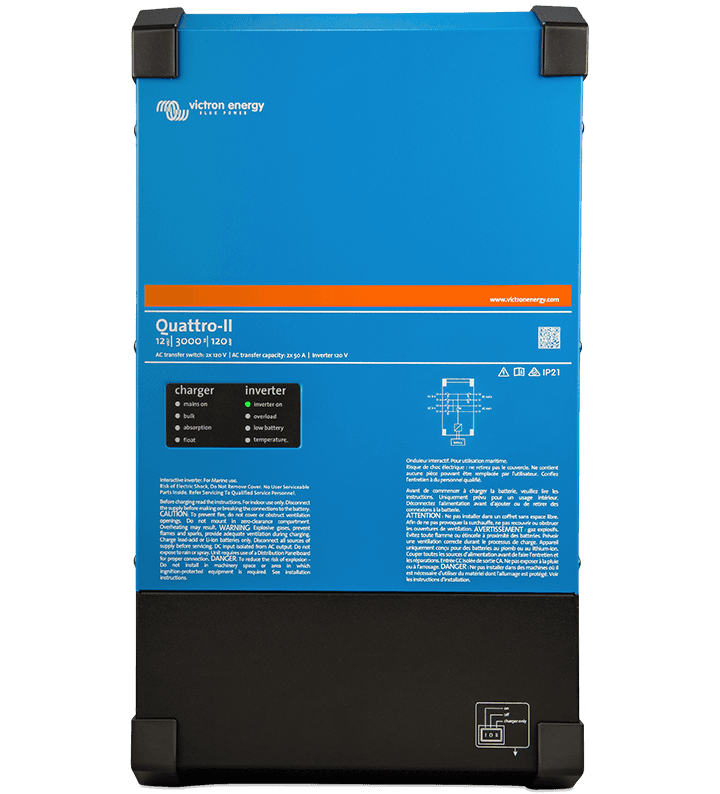

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

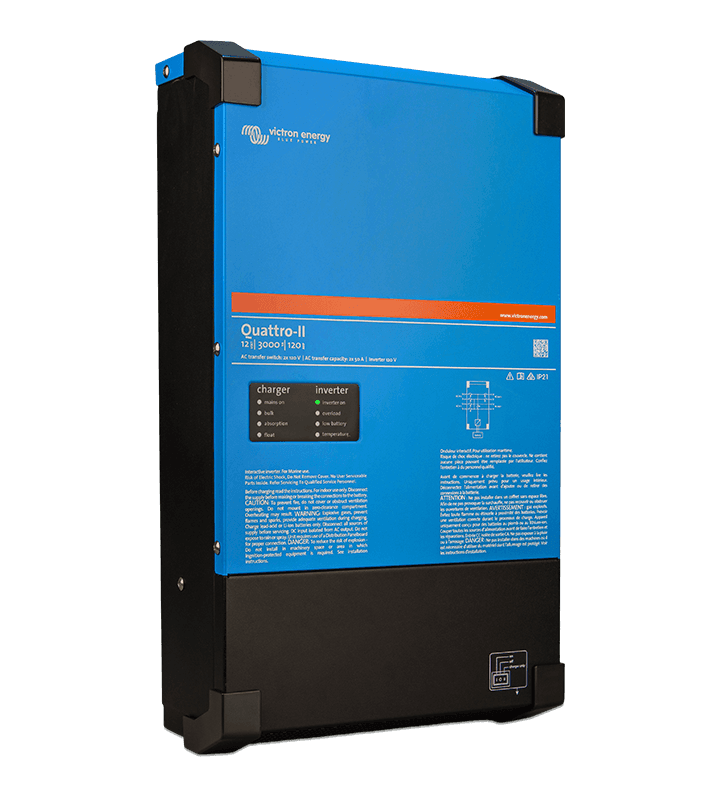

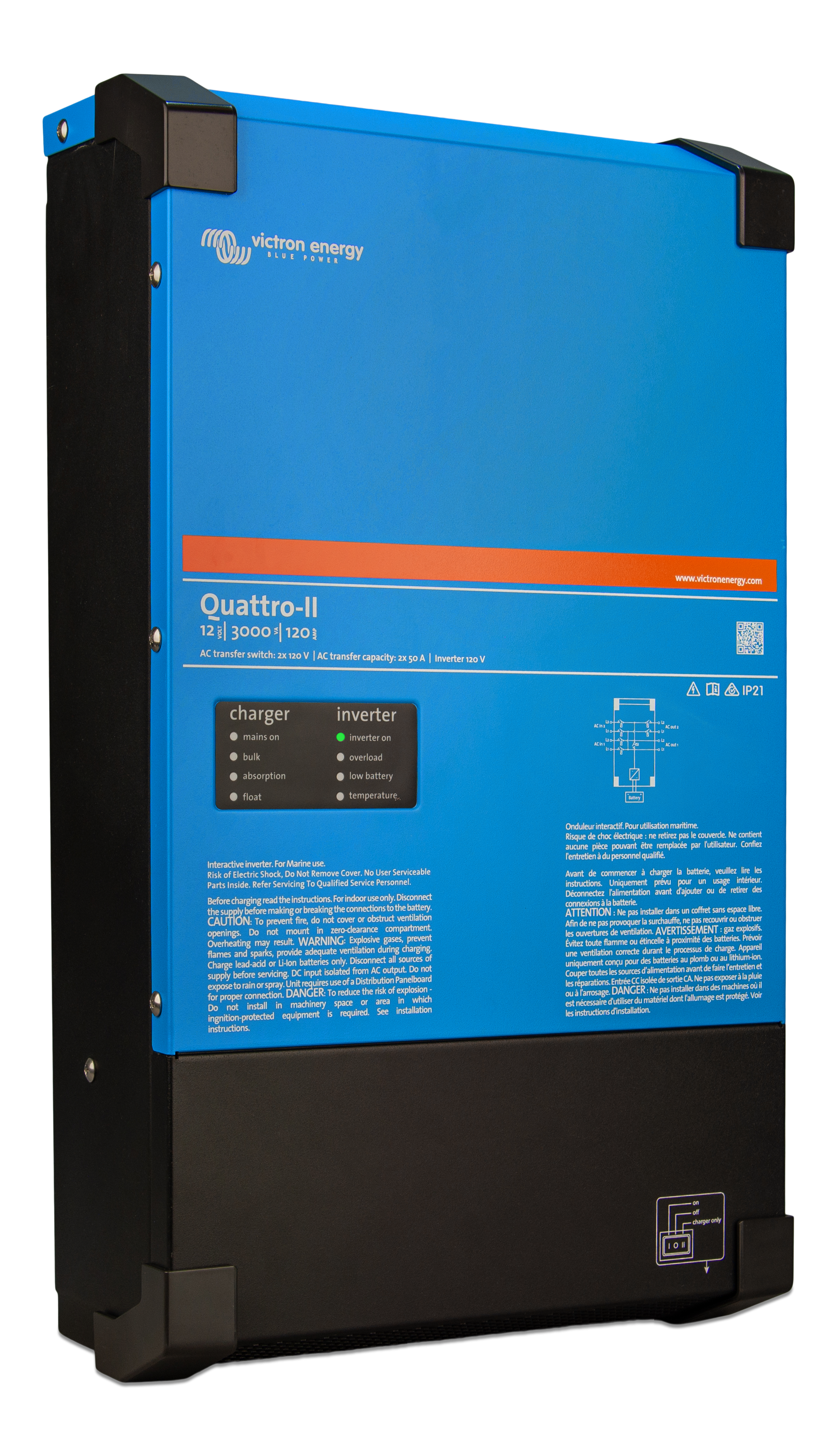

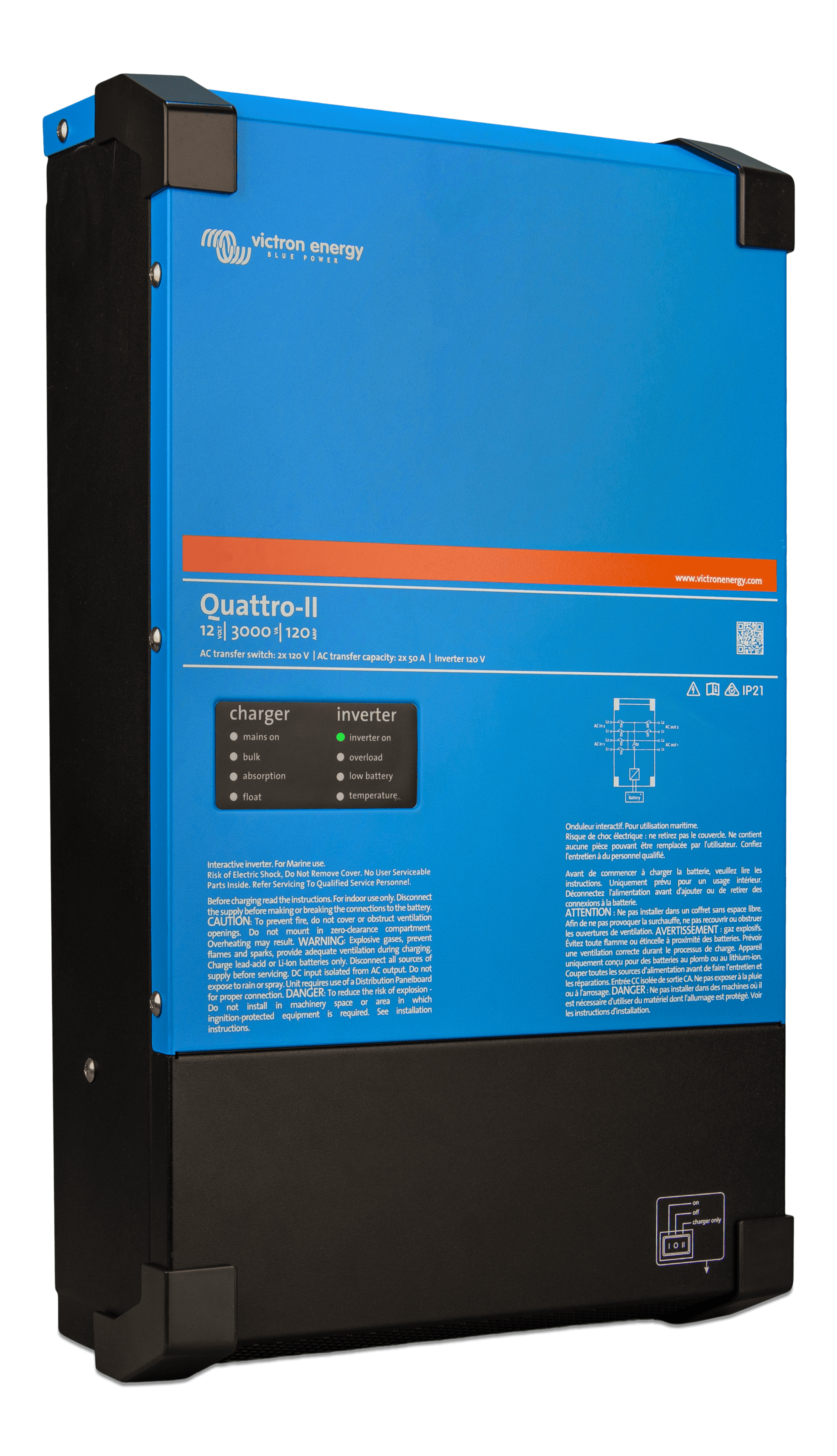

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

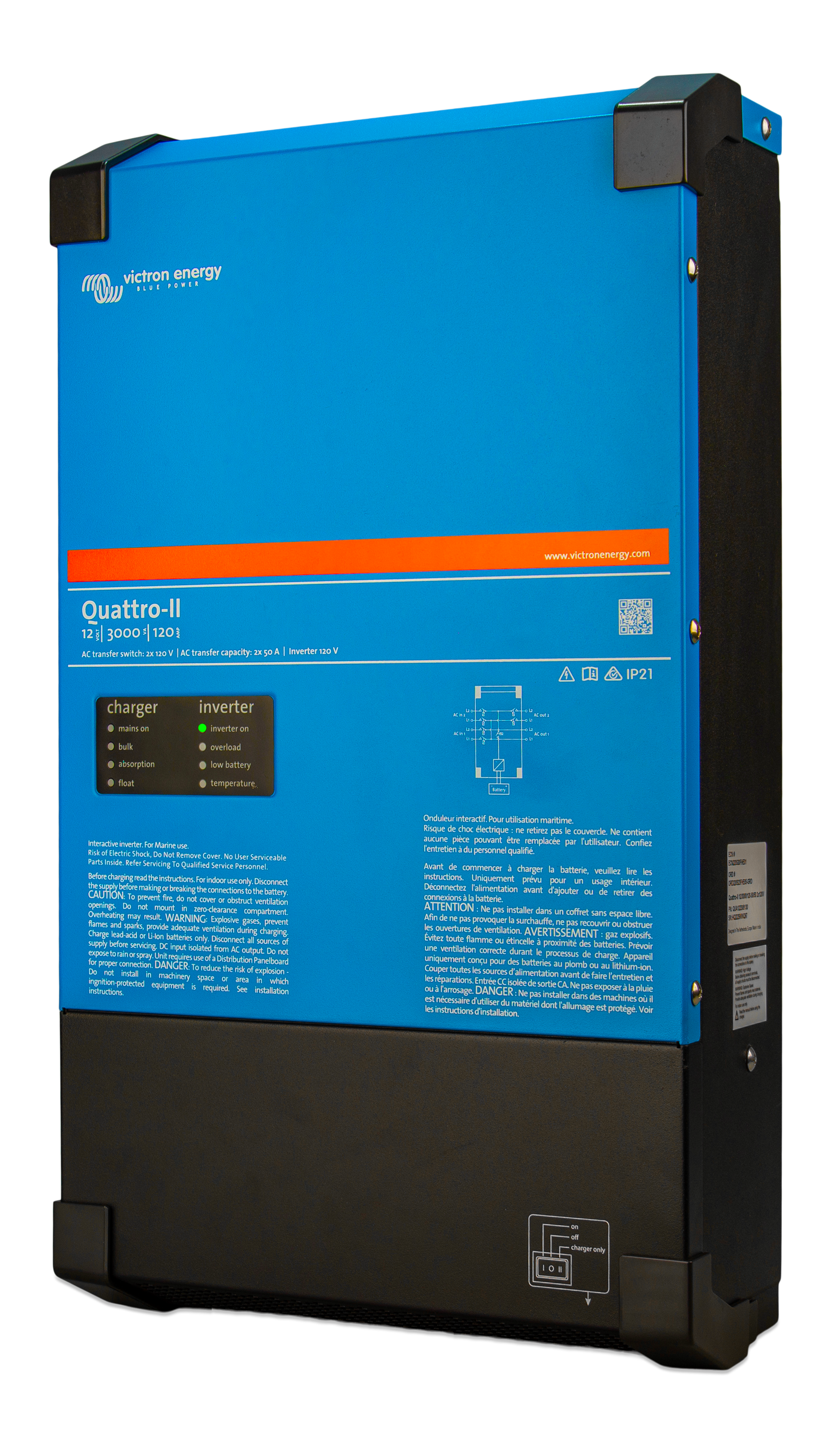

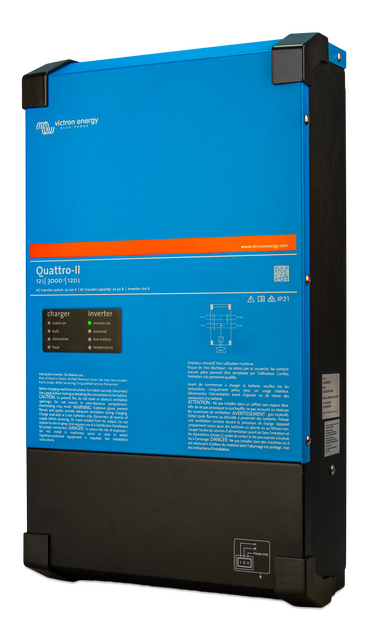

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

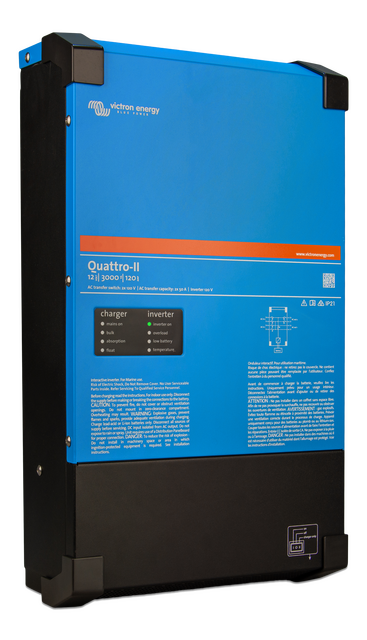

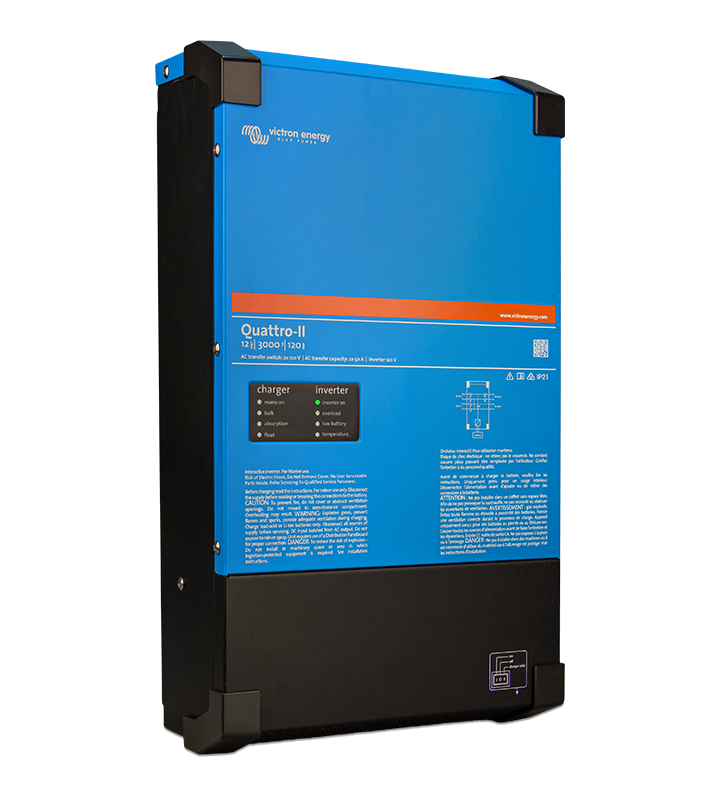

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

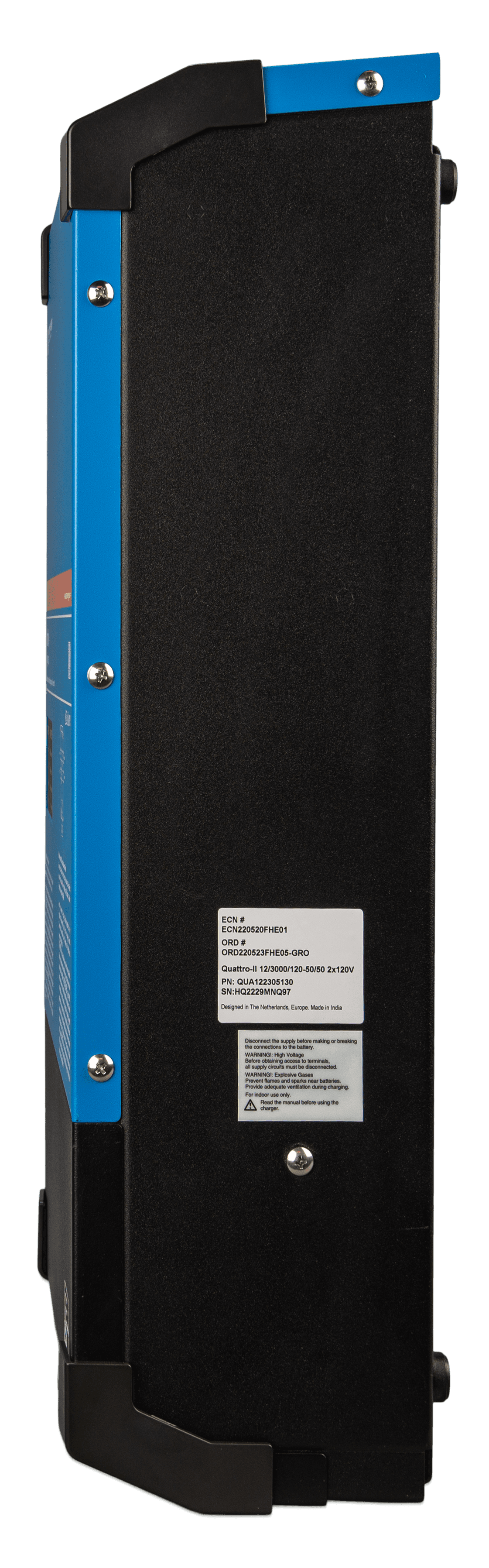

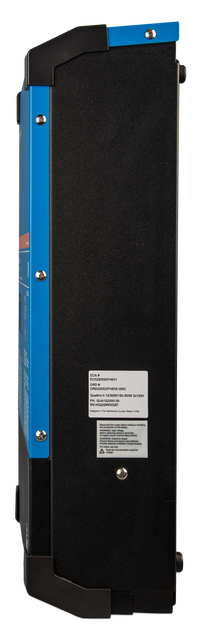

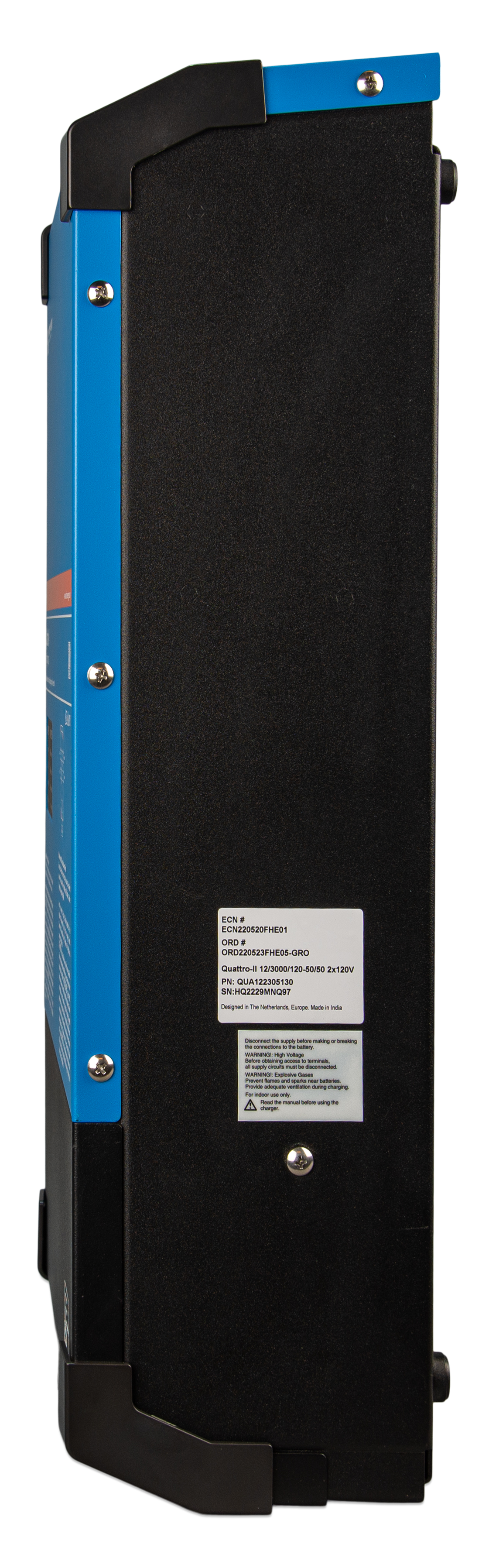

  • Quattro-II 2x 120V (side)  thumbnail
    Quattro-II 2x 120V (side)
    .PNG
Certificates
  • ISO9001 certificate
    .PDF

Support

Sjekk med vår support ressurs eller kontakt din lokale forhandler for dedikert support, reparasjon eller garantiforespørsel.

Garanti

Lest mer om vår industriledende 5 års garanti service.
