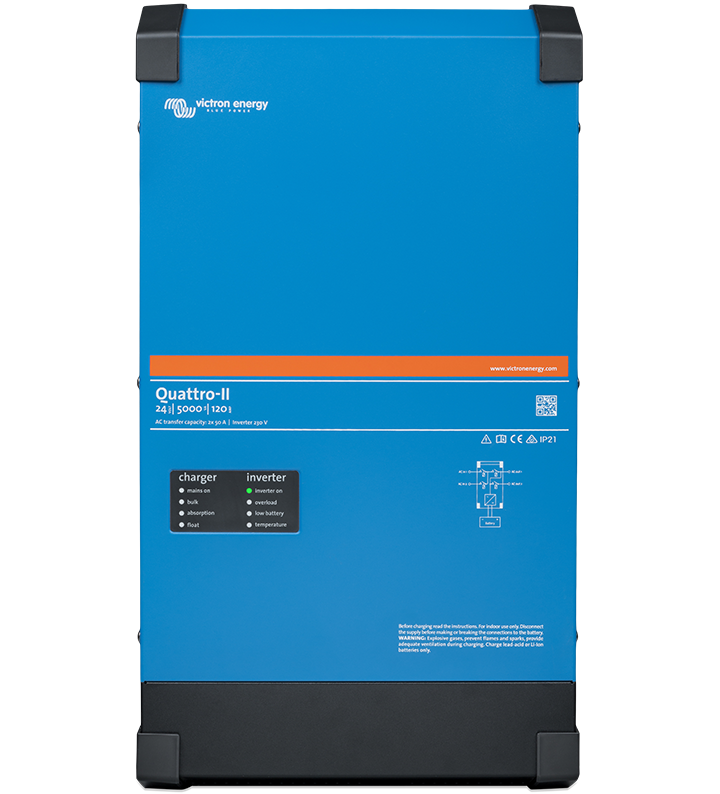

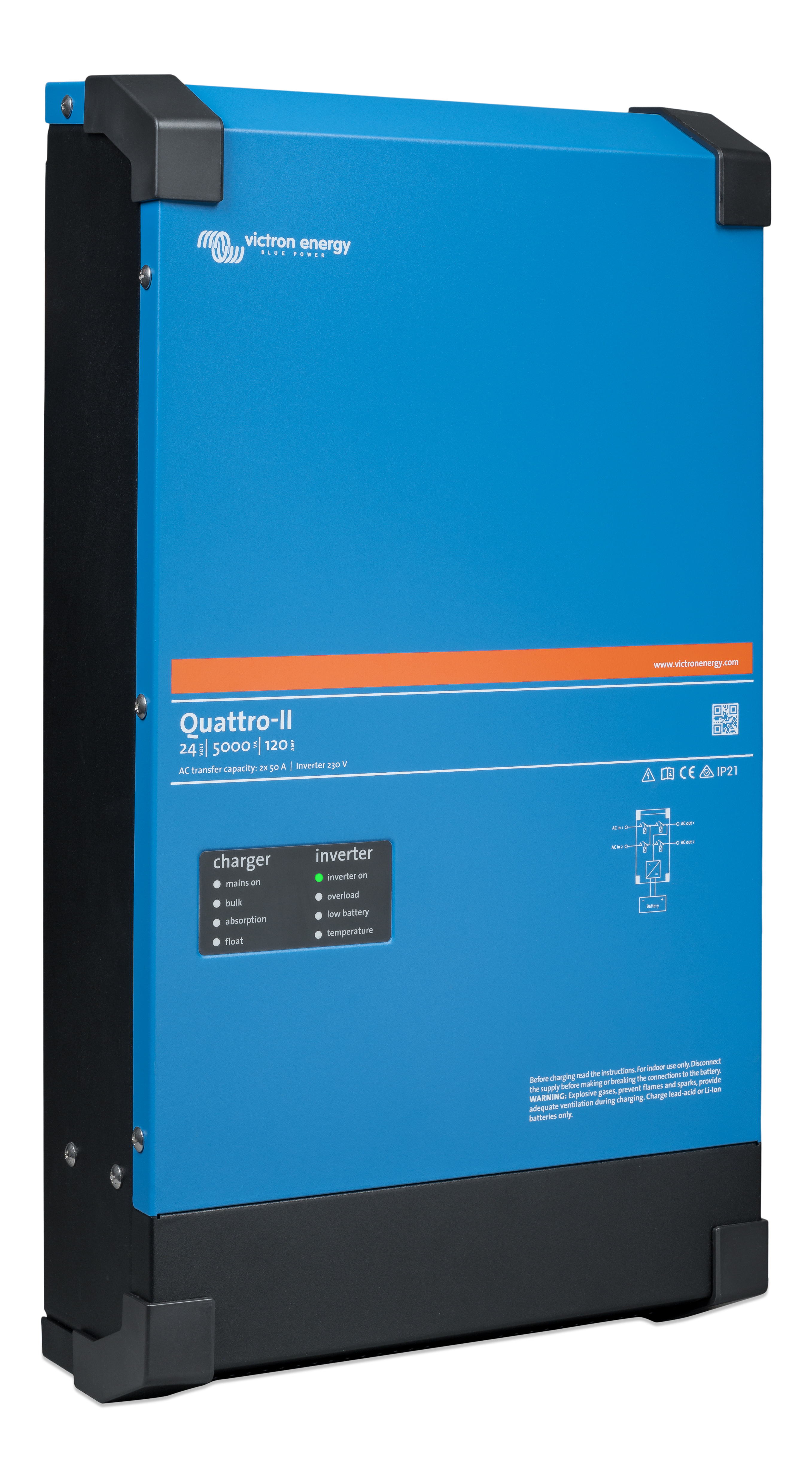

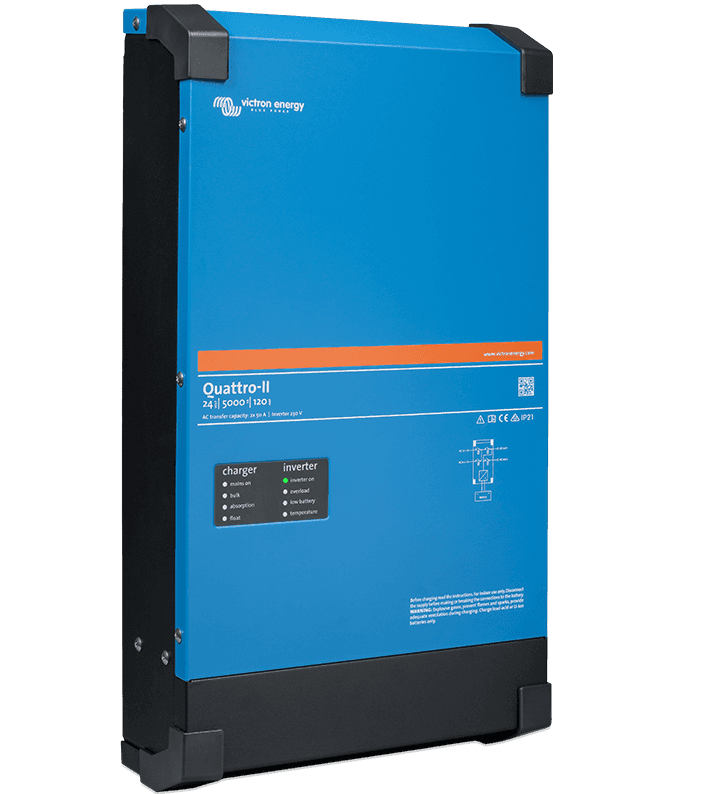

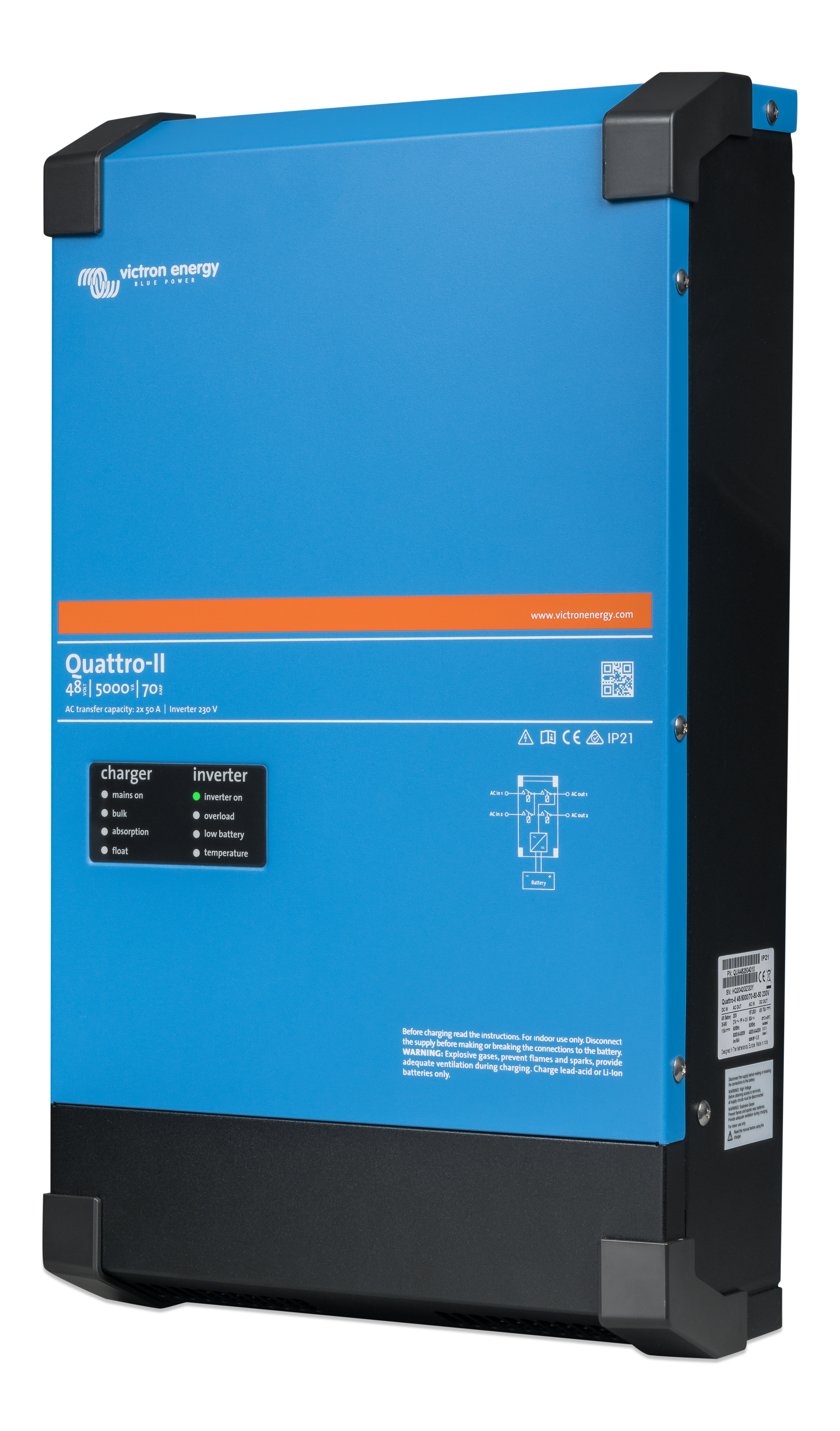

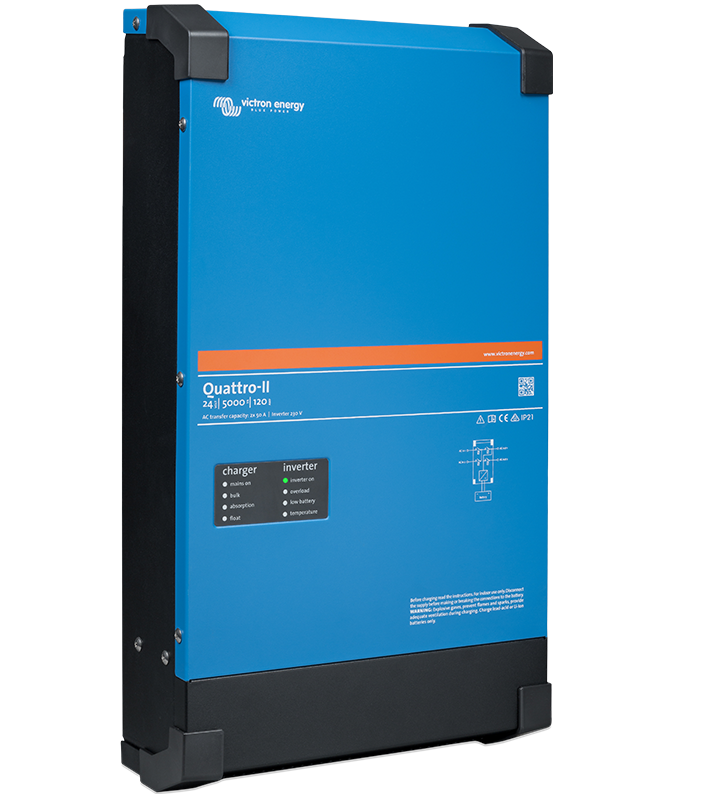

Quattro-II

Quattro-II er en kombinert vekselretter og lader som Multiplus-II. I tillegg kan Quattro-II akseptere to AC-innganger og koble automatisk til den aktive kilden. De mange funksjonene inkluderer en ekte sinusbølgeinverter, adaptiv lading, hybrid PowerAssist-teknologi, og flere integrasjonsfunksjoner i systemet som operasjon i tre eller splittede fase og parallell operasjon.
Quattro-II
Quattro-II
background
Models:

24/5000/120-50 and 48/5000/70-50

Year warranty

World-wide support

Om
produktet

Quattro-II er en kombinert vekselretter og lader som Multiplus-II. I tillegg kan Quattro-II akseptere to AC-innganger og koble automatisk til den aktive kilden. De mange funksjonene inkluderer en ekte sinusbølgeinverter, adaptiv lading, hybrid PowerAssist-teknologi, og flere integrasjonsfunksjoner i systemet som operasjon i tre eller splittede fase og parallell operasjon.
Product Block

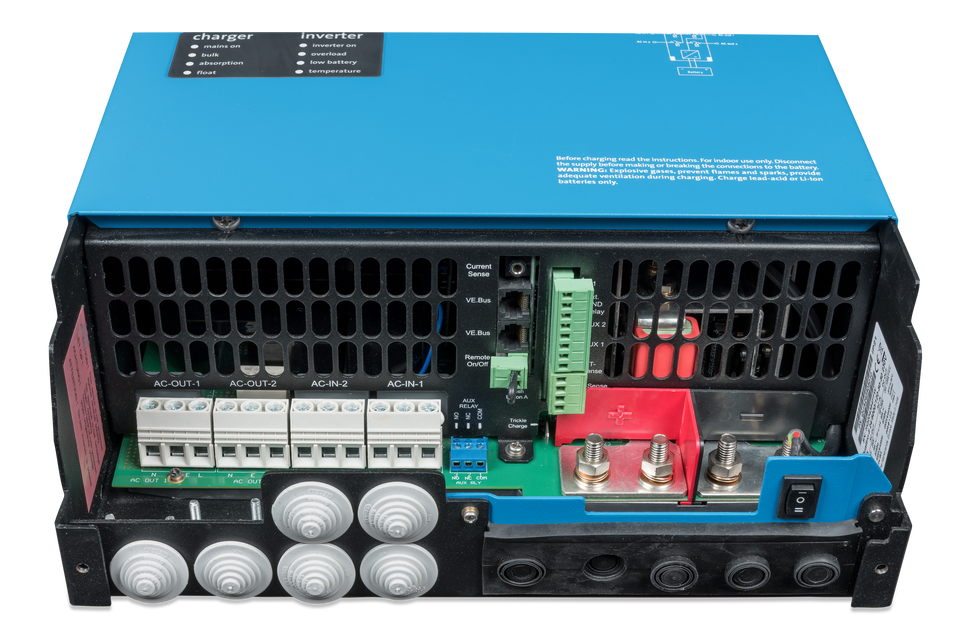

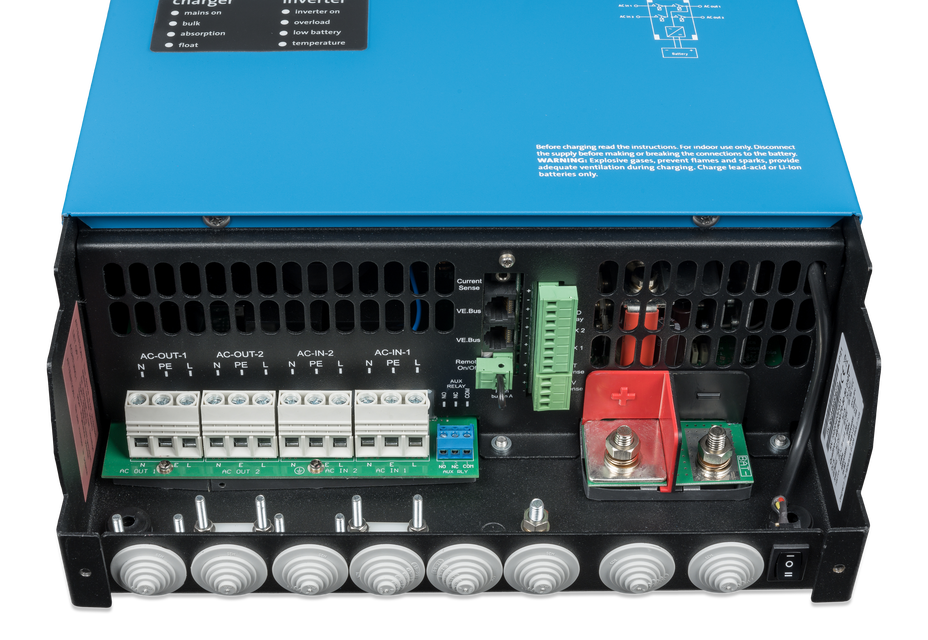

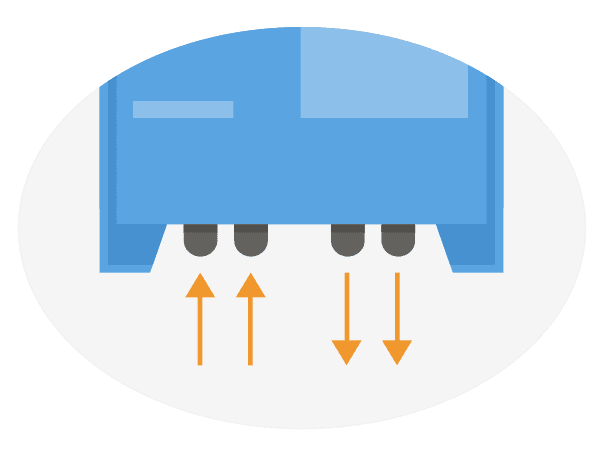

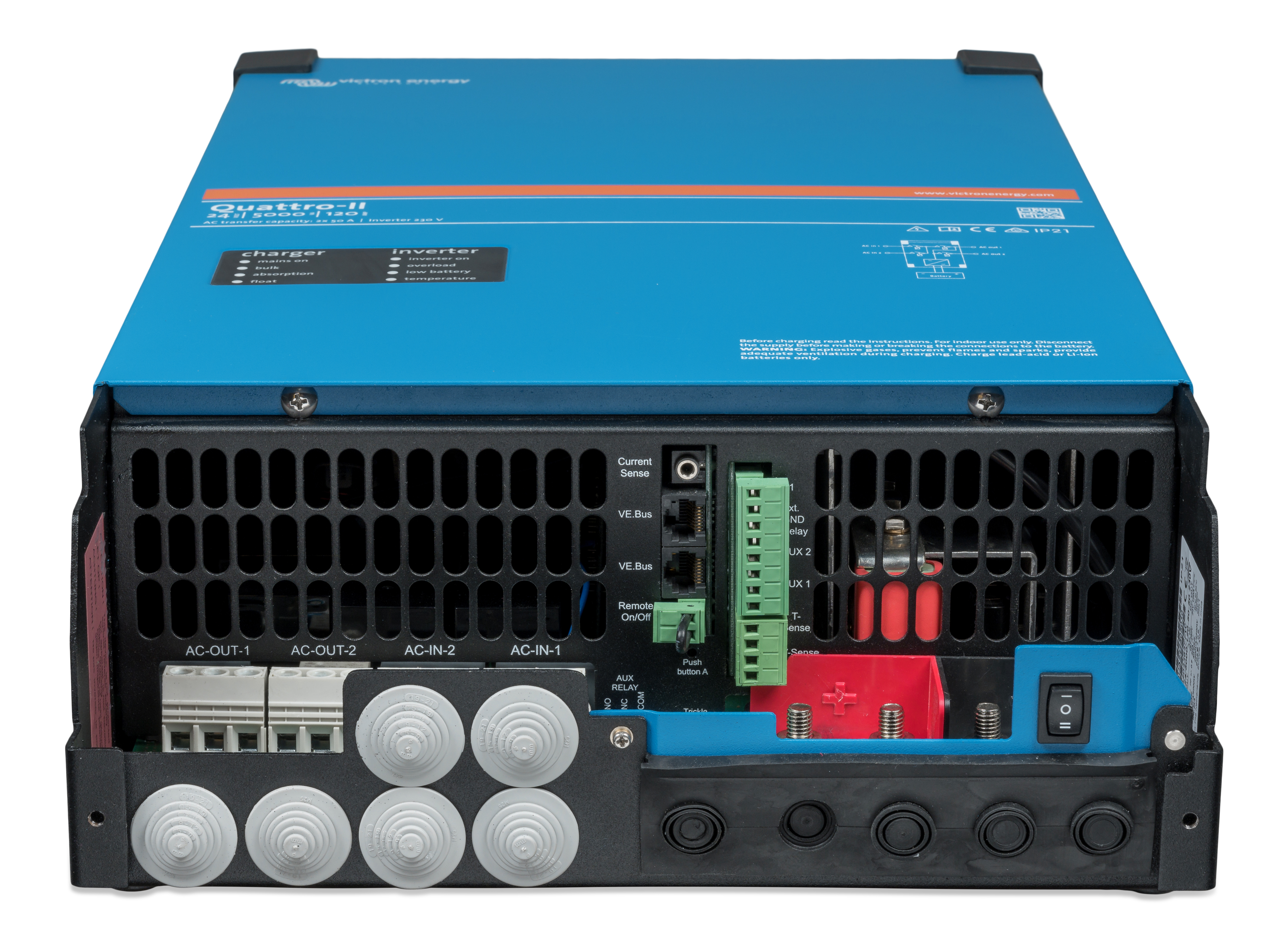

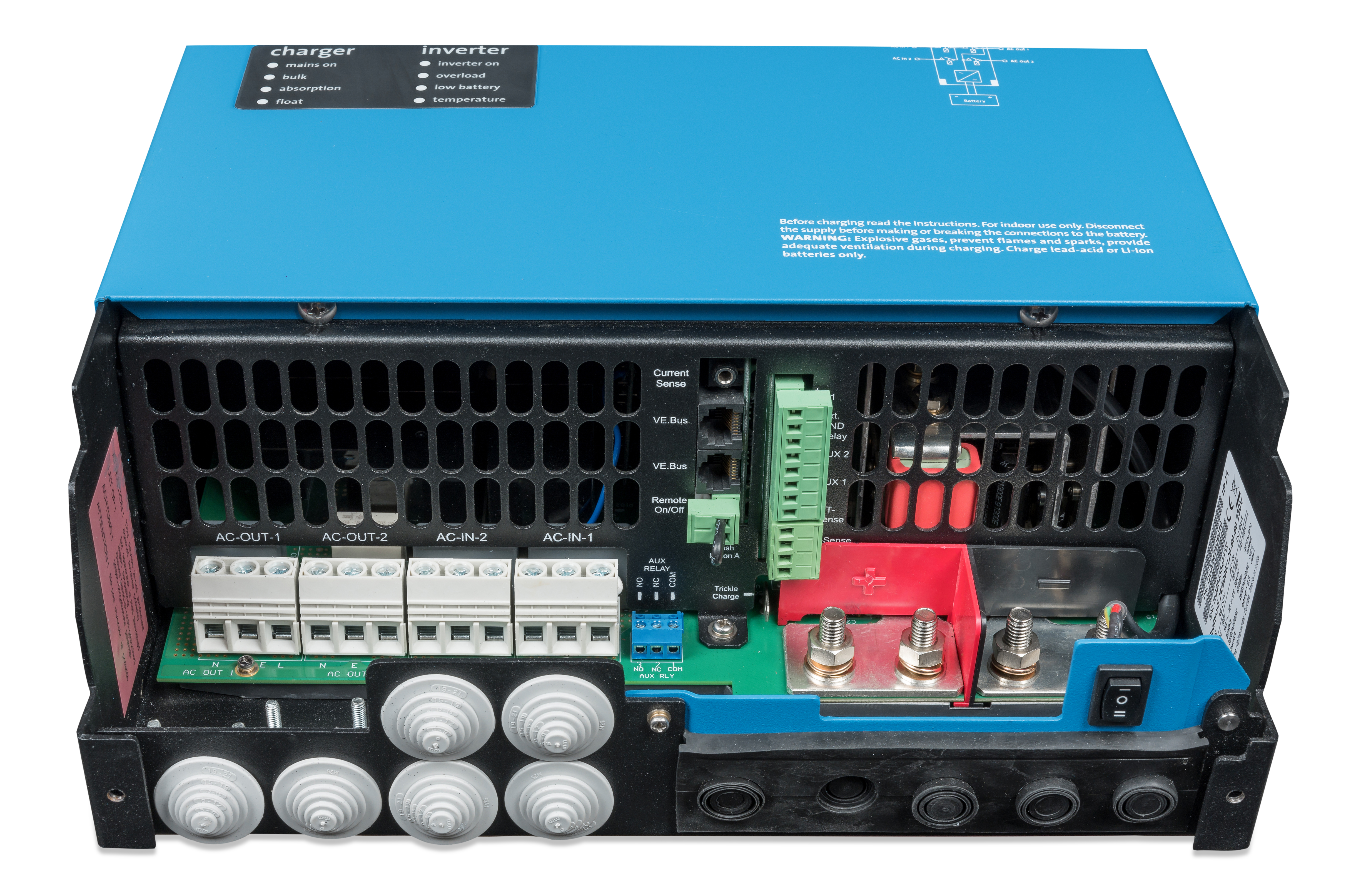

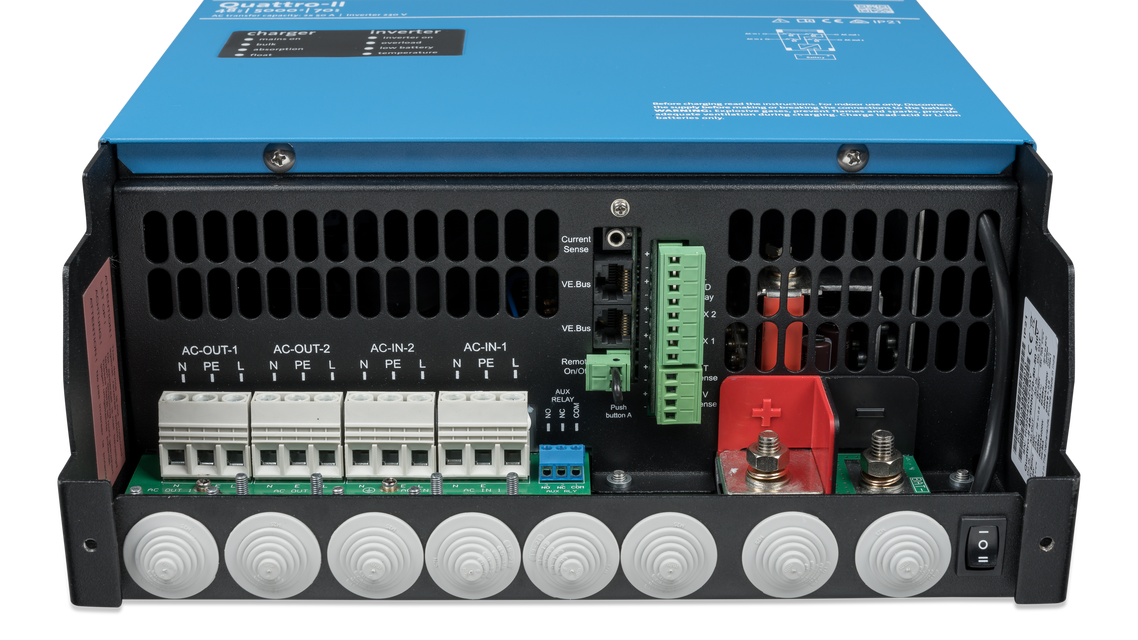

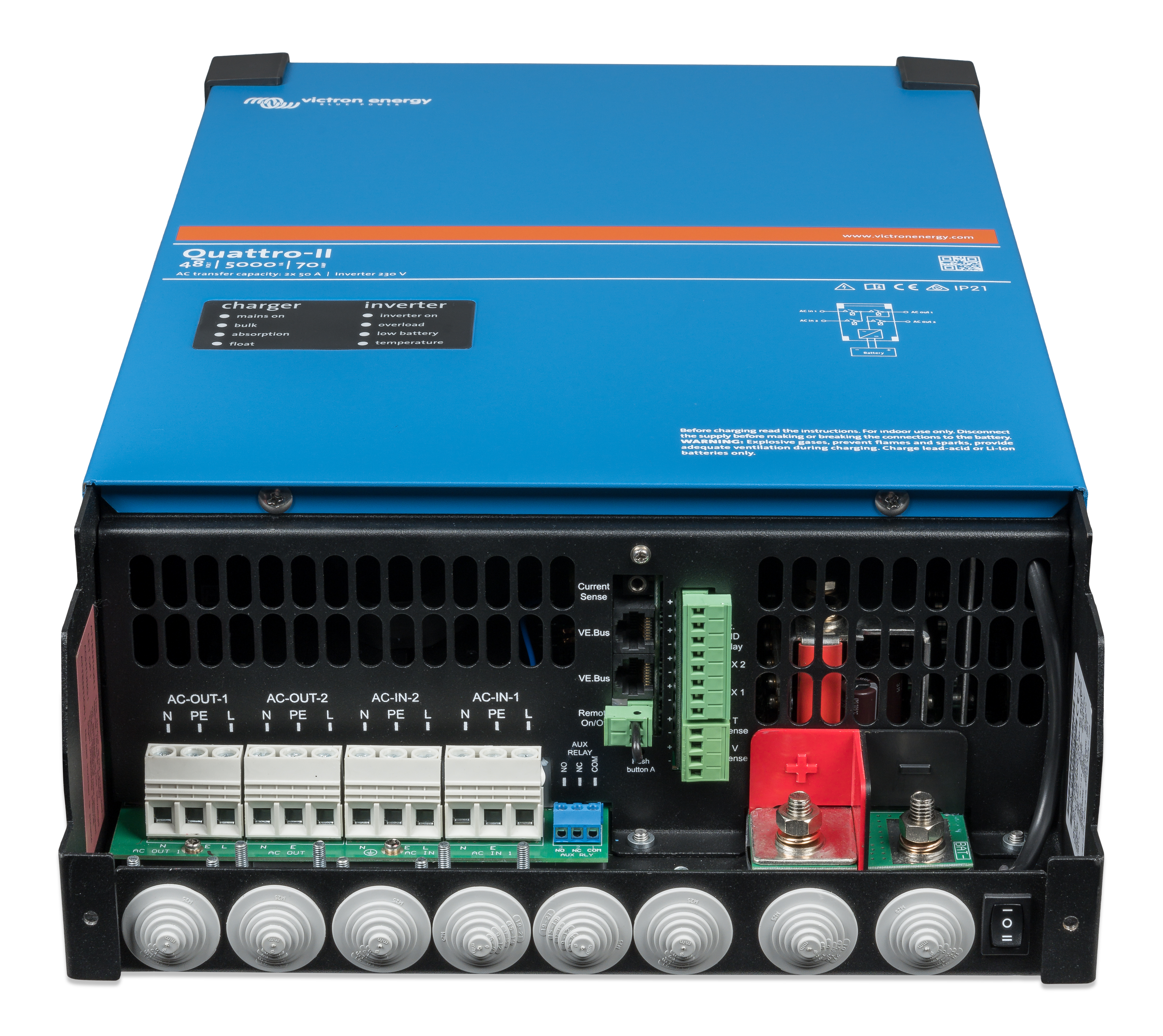

To AC-innganger og to AC-utganger

Quattro-II kan kobles til to uavhengige kilder til vekslende strøm, for eksempel landskraft og en generator eller to generatorer. Quattro-II-en vil kobles automatisk til den aktive kilden. Hovedutgangen har en funksjonalitet uten pauser. Ved nettfeil, eller når land- eller generatorstrøm kobles fra, vil Quattro-II overta forsyningen til de tilkoblede belastningene. Datamaskiner og annet elektronisk utstyr vil fortsette å fungere uten forstyrrelser da dette skjer så raskt (mindre enn 20 millisekunder). Den andre utgangen er bare levende når vekselstrømmen er tilgjengelig på en av inngangene til Quattro-II. Laster som ikke skal utlede batteriet, for eksempel klimaanlegg, eller en varmtvannsbereder kan kobles til utgangen.
Product Block

Unik PowerAssist-funksjon

Quattro-II forhindrer overbelastning av en begrenset vekselstrømskilde, slik som en generator eller landstrømtilkobling. Batteriladingen reduseres automatisk ved overbelastning. Det andre nivået vil øke generatorutgangen eller landstrømforsyningen med strøm fra batteriet.
Product Block

Ubegrenset strøm som skyldes parallell drift

Opptil 6 Quattro-II kan fungere parallelt for høyere effektutgang. Trefase- eller deltfaseoperasjon kan også oppstå.

Downloads
and support

Datasheets
  • Quattro-II
    .PDF
Manuals
  • Quattro-II 230V (HTML5)
    .HTML
  • Quattro-II 230V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Enclosure Dimensions
  • Quattro-II 24V 5kVA 230V
    .PDF
  • Quattro-II 24V 5kVA 230V (3D)
    .PDF
  • Quattro-II 24V 5kVA 230V (stp)
  • Quattro-II 48V 5kVA 230V
    .PDF
  • Quattro-II 48V 5kVA 230V (3D)
    .PDF
  • Quattro-II 48V 5kVA 230V (stp)
High Quality Photos

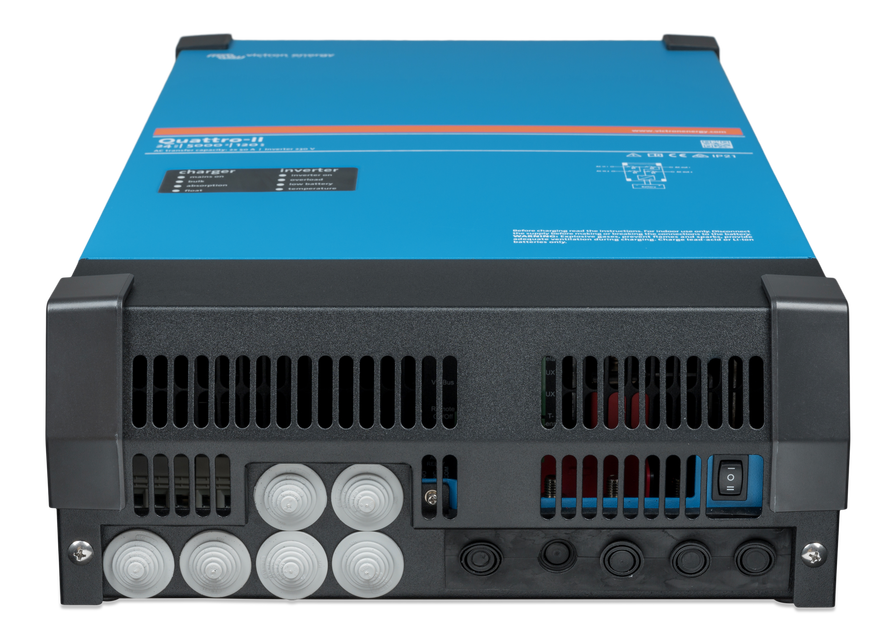

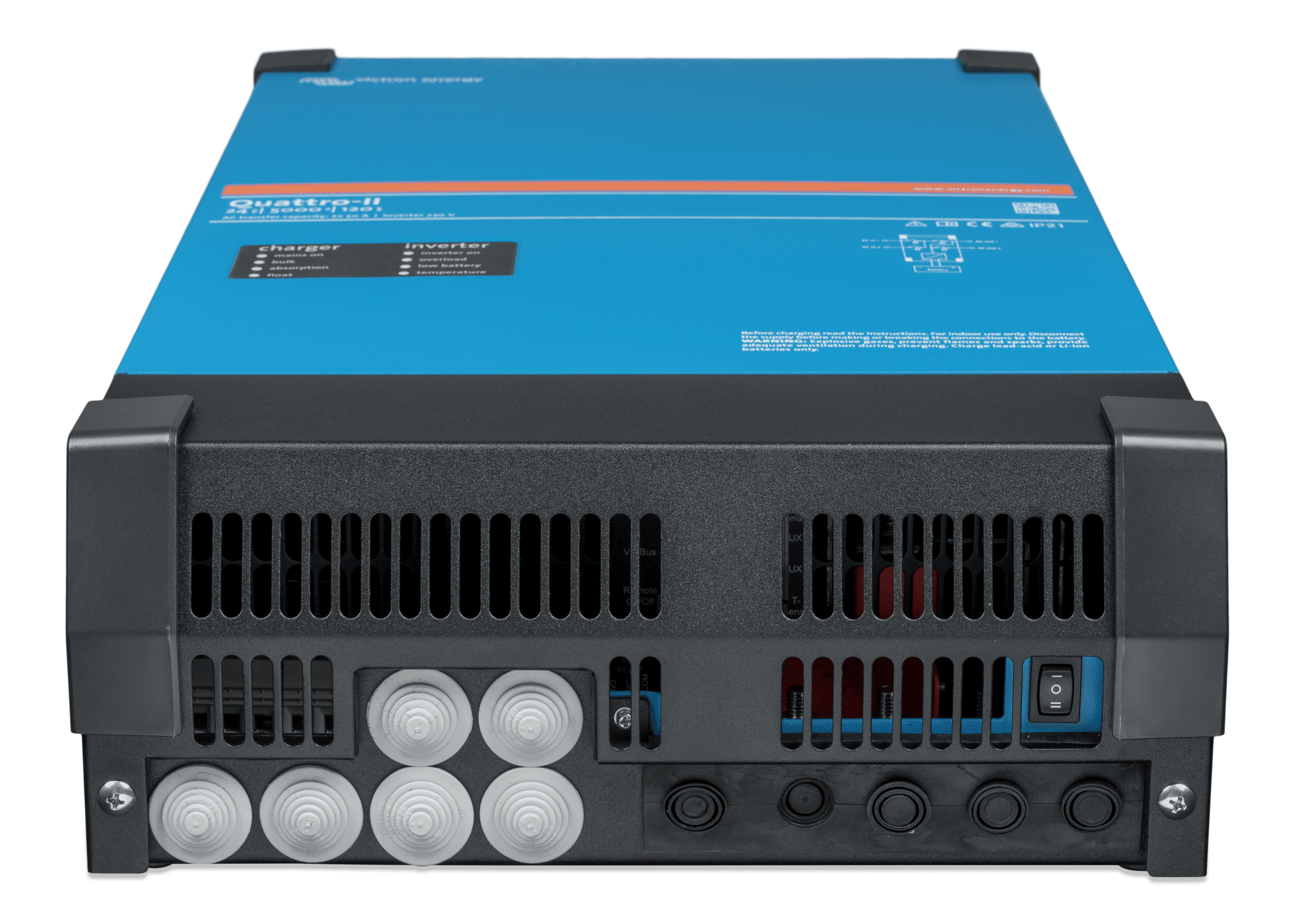

  • Quattro-II 24/5000/120-50/50 230V (bottom)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (bottom)
    .PNG

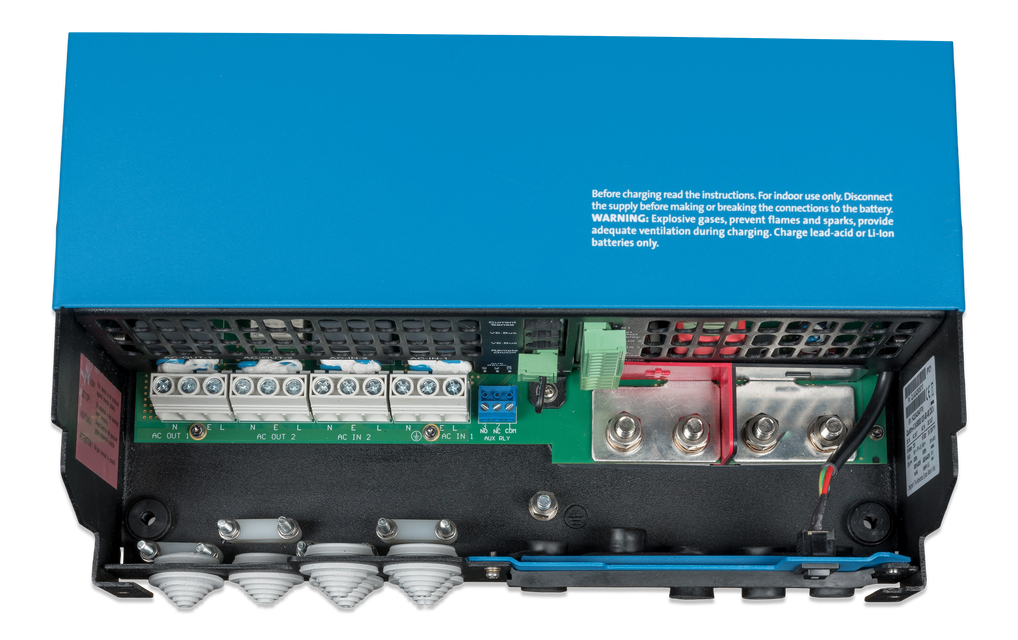

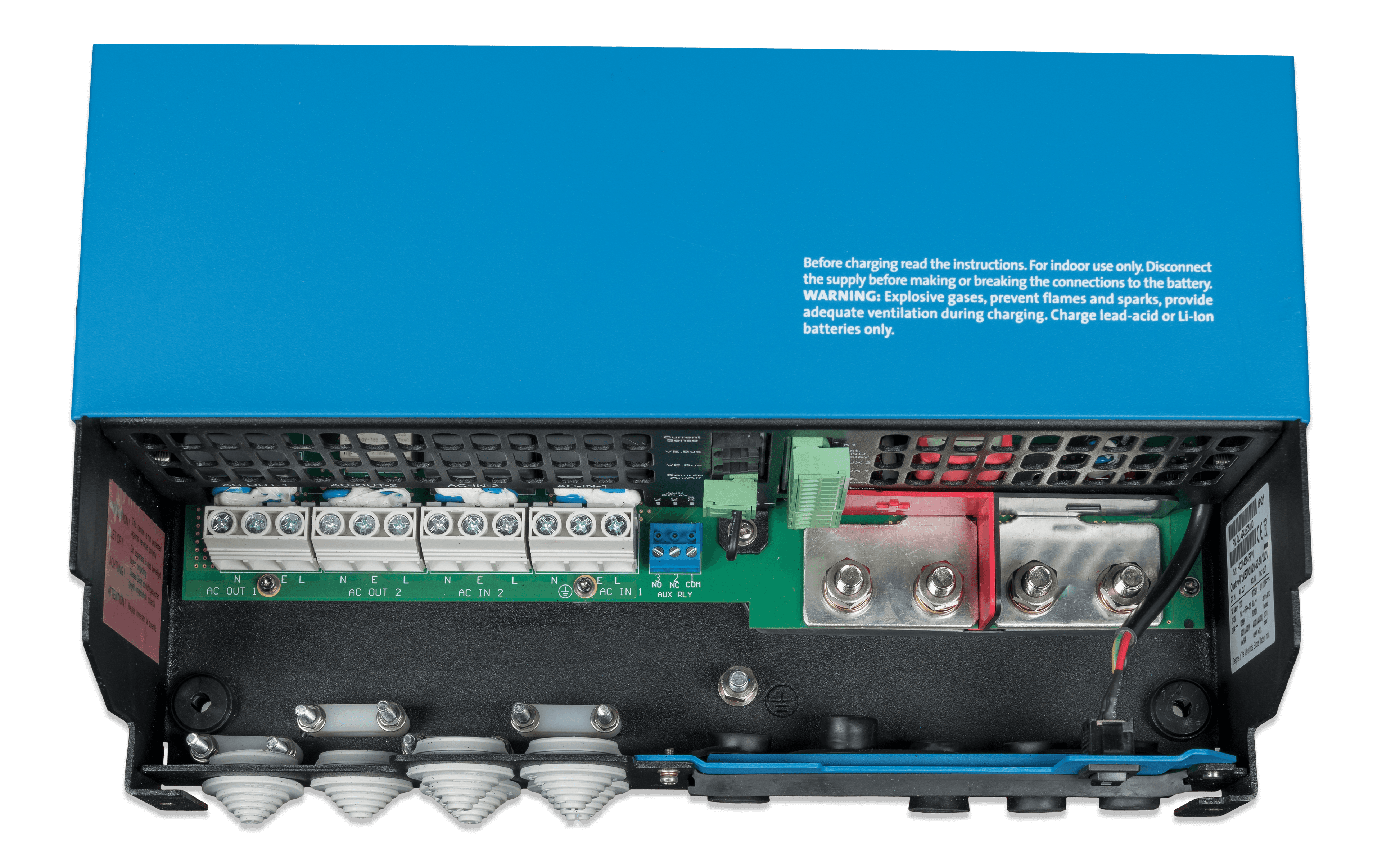

  • Quattro-II 24/5000/120-50/50 230V (close up)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (close up)
    .PNG

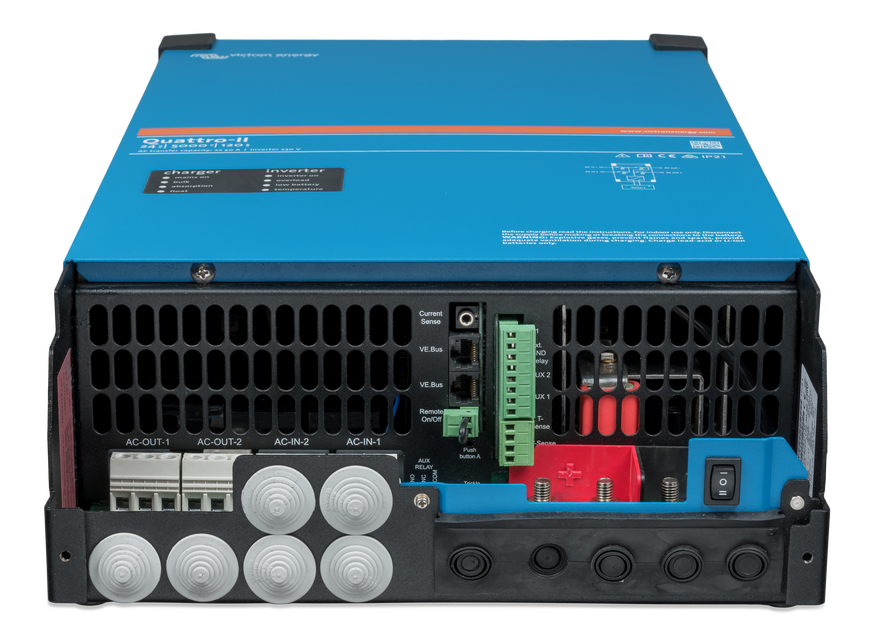

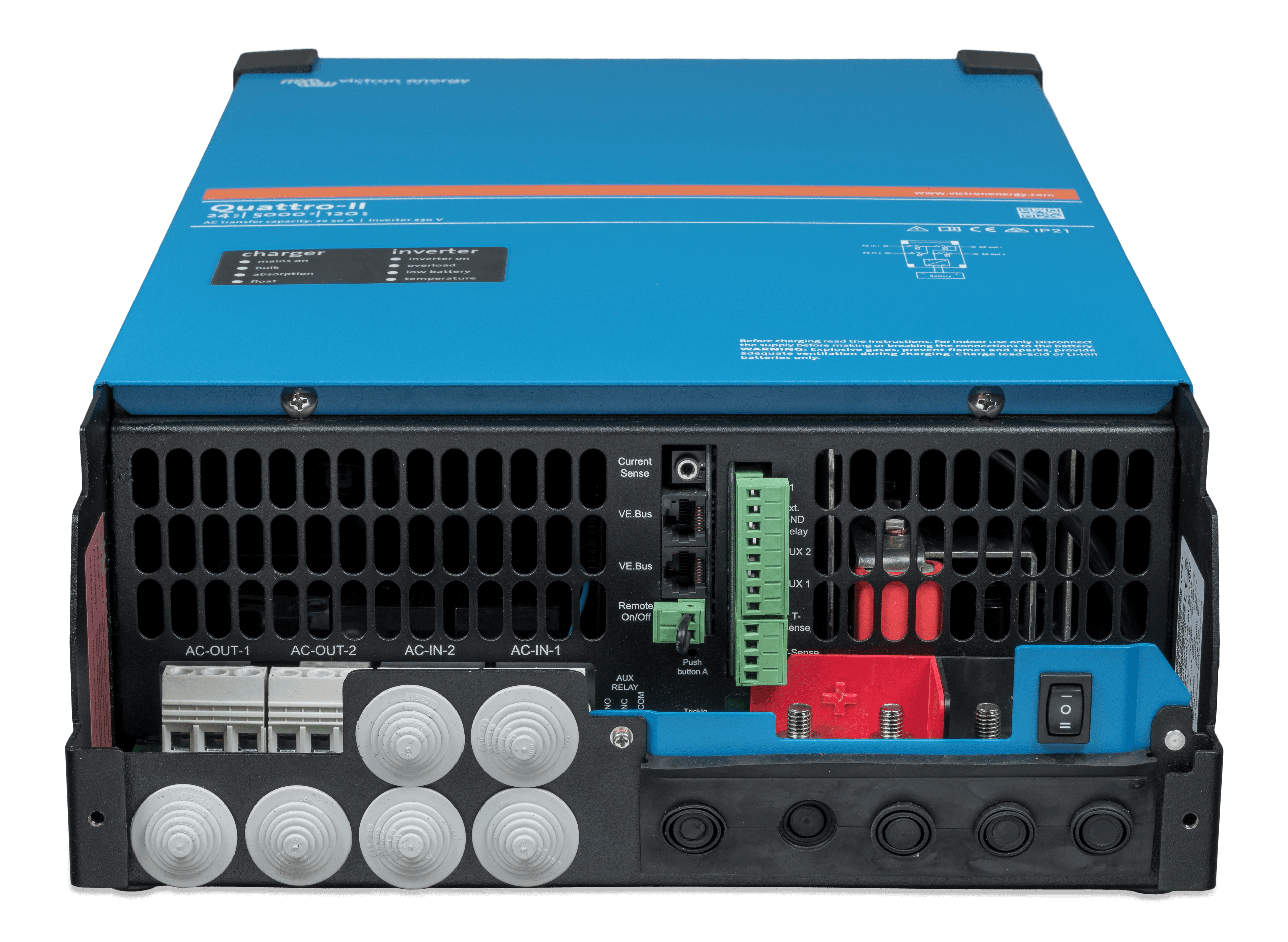

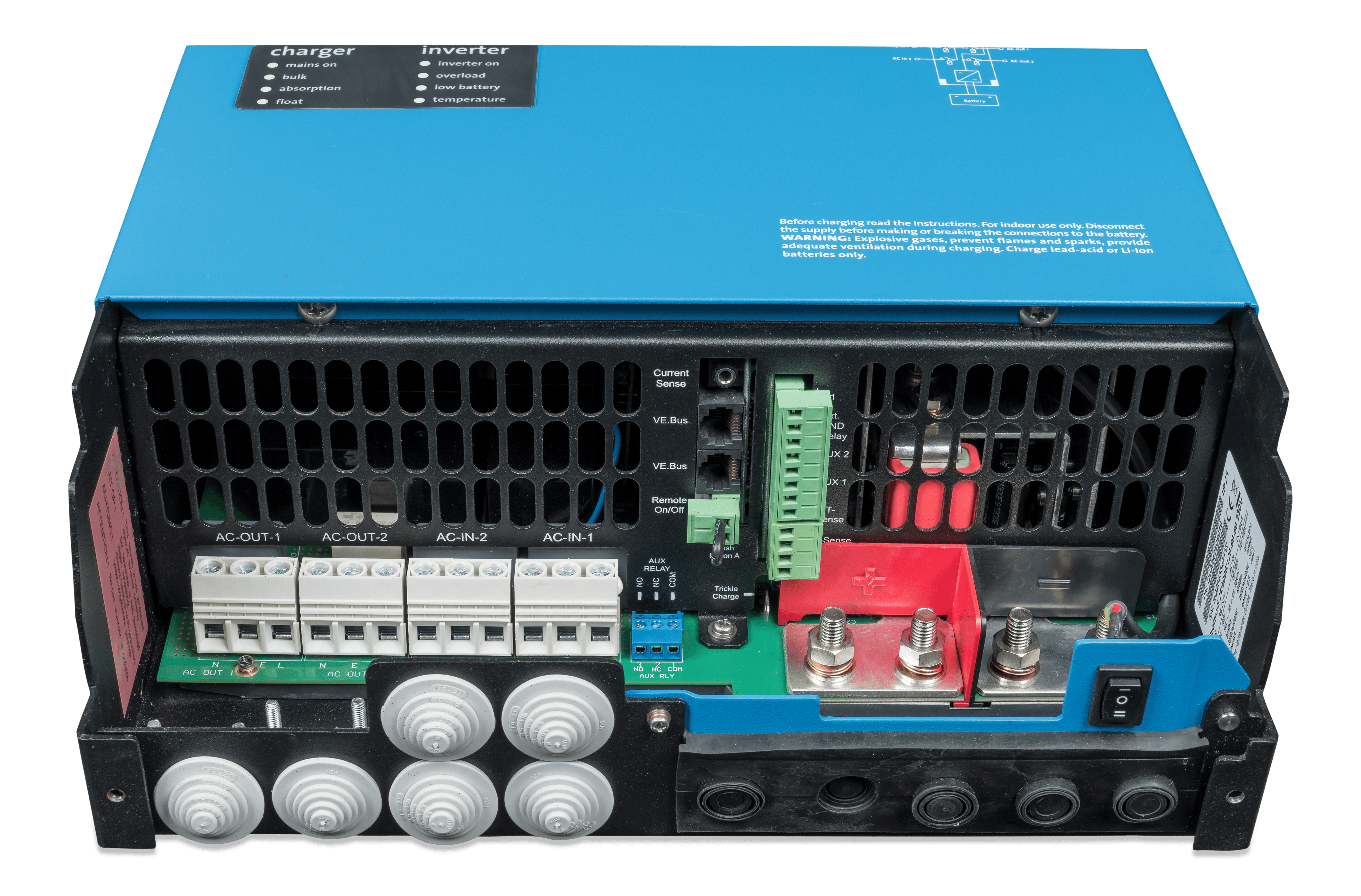

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG
  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

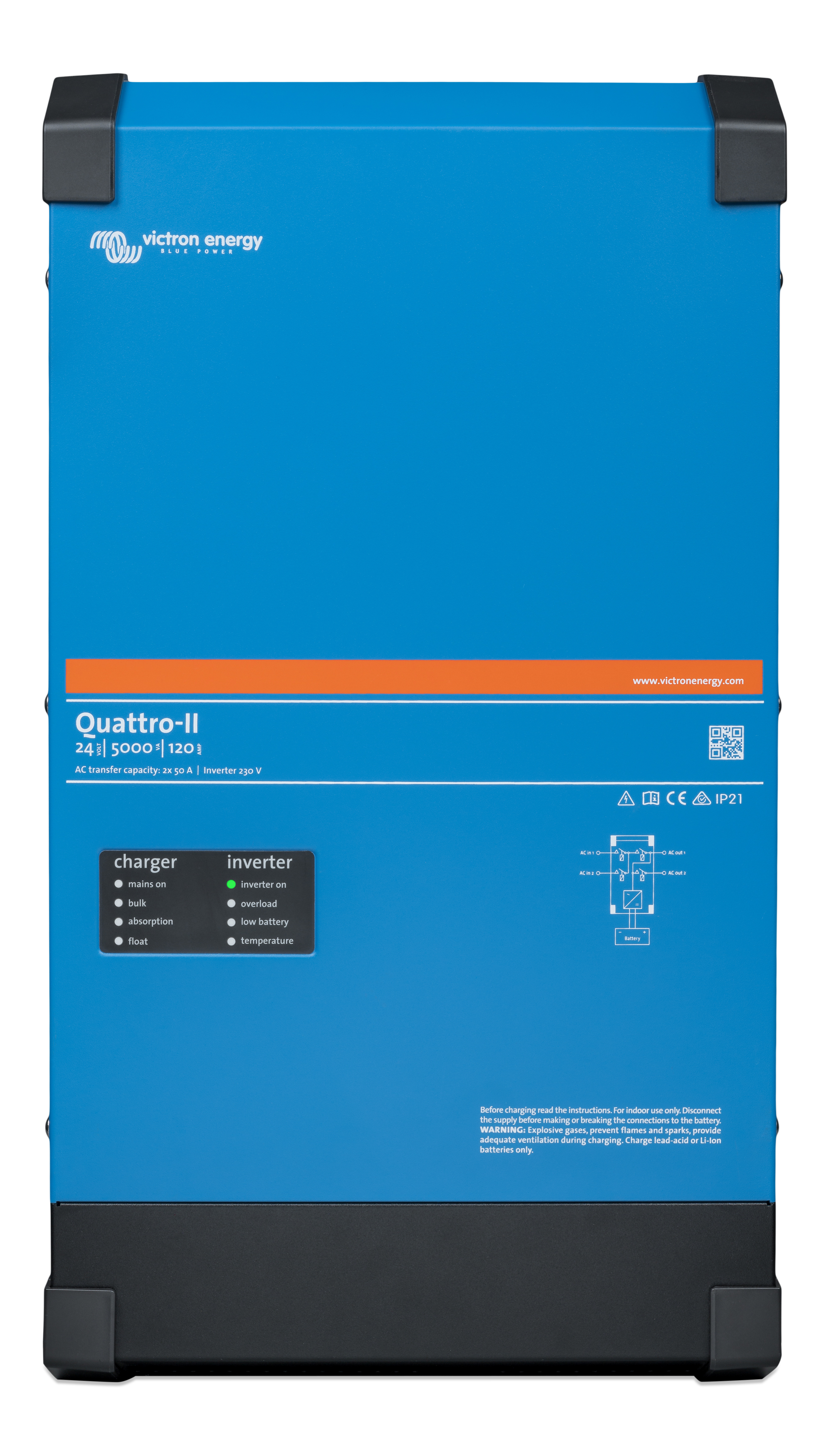

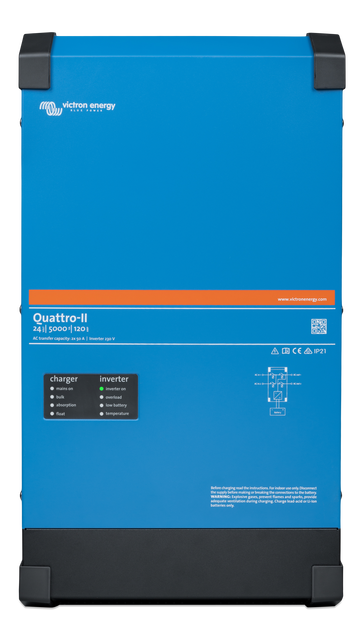

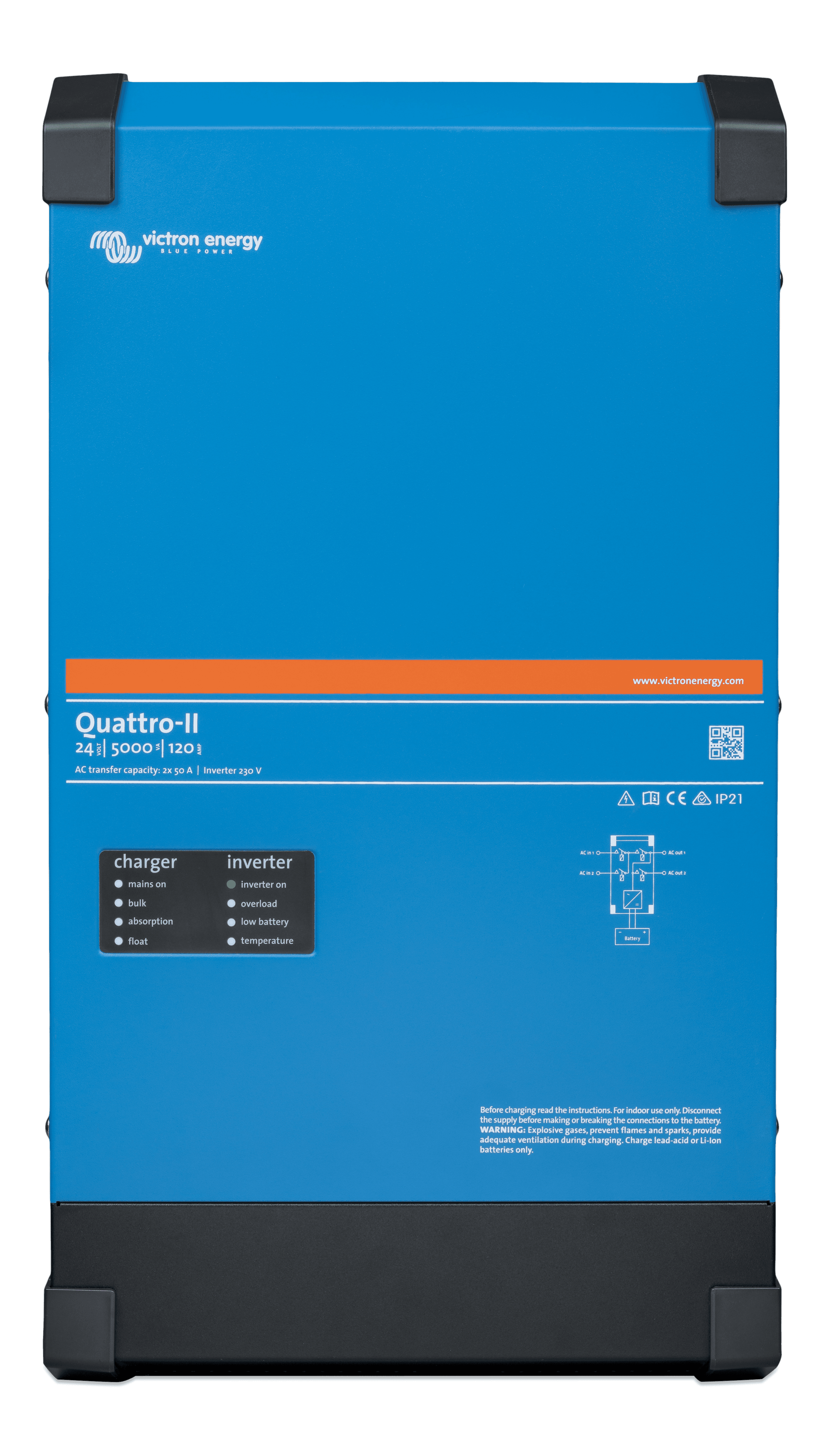

  • Quattro-II 24/5000/120-50/50 230V (front)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (front)
    .PNG

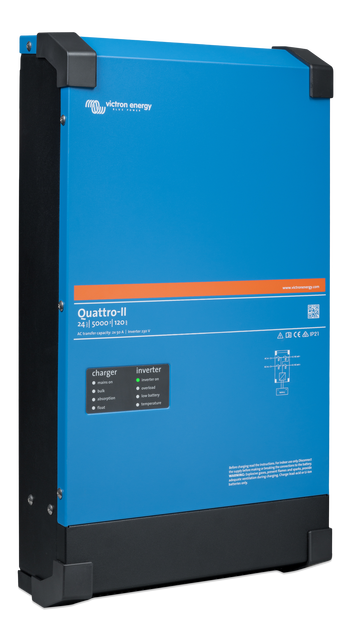

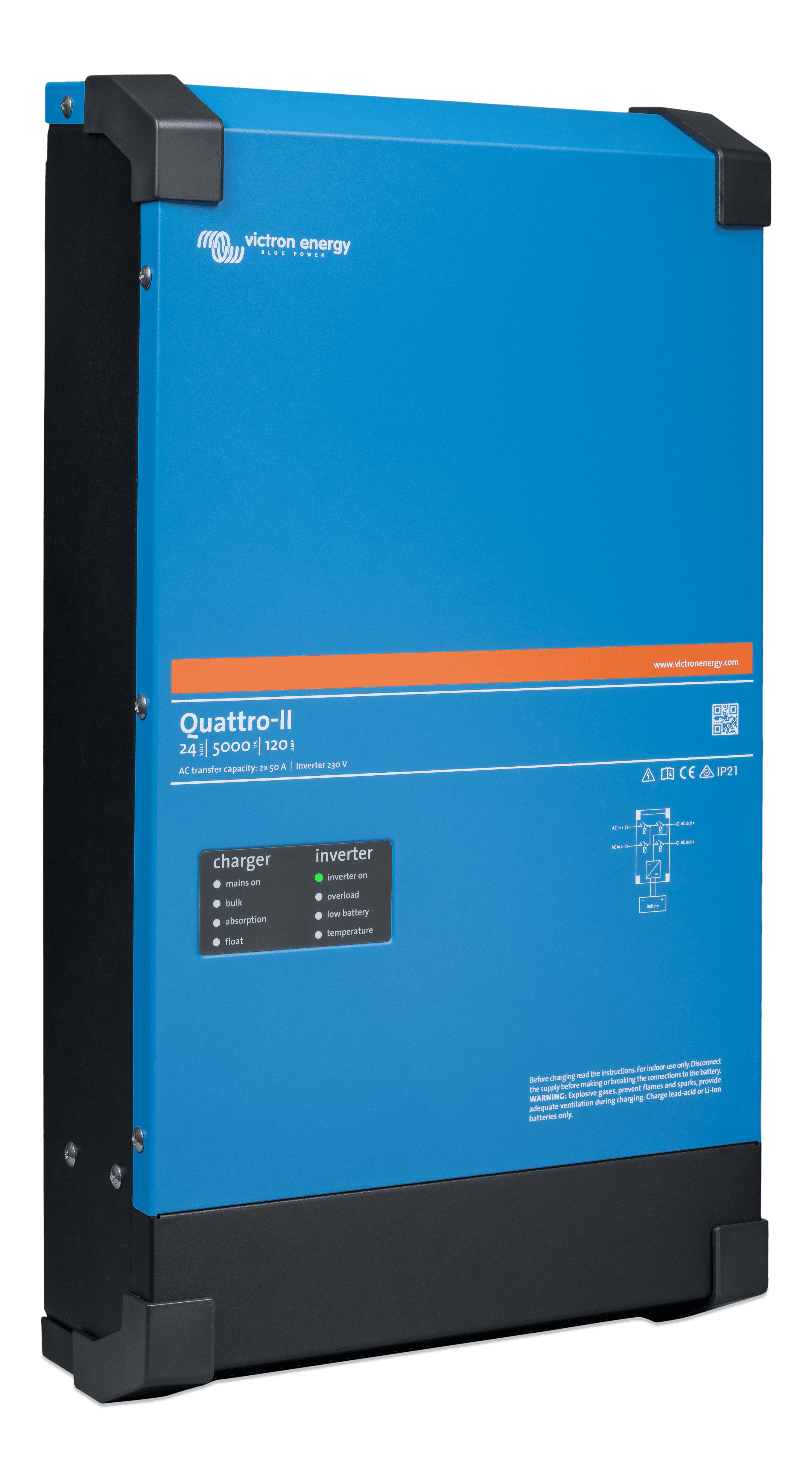

  • Quattro-II 24/5000/120-50/50 230V (right)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (right)
    .PNG

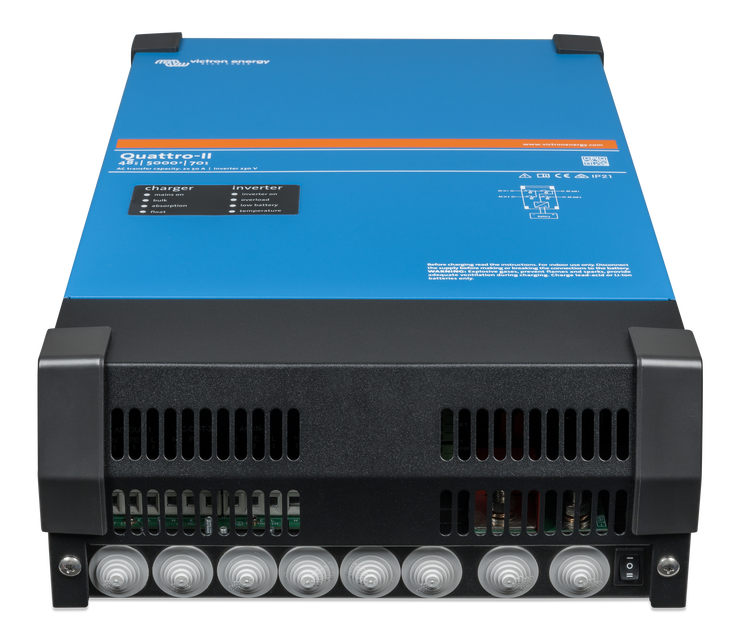

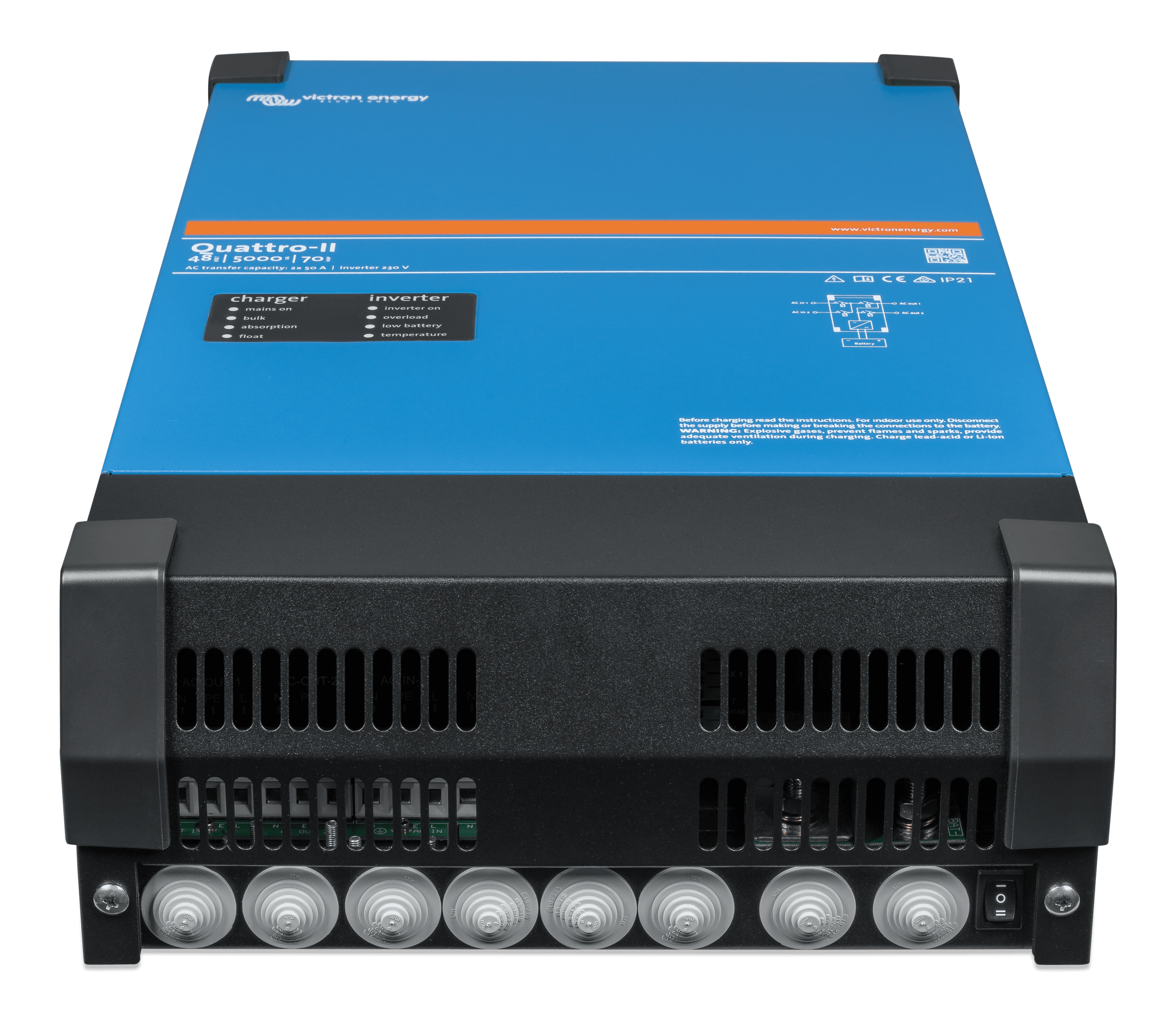

  • Quattro-II 48/5000/70-50/50 (connector closed)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector closed)
    .PNG

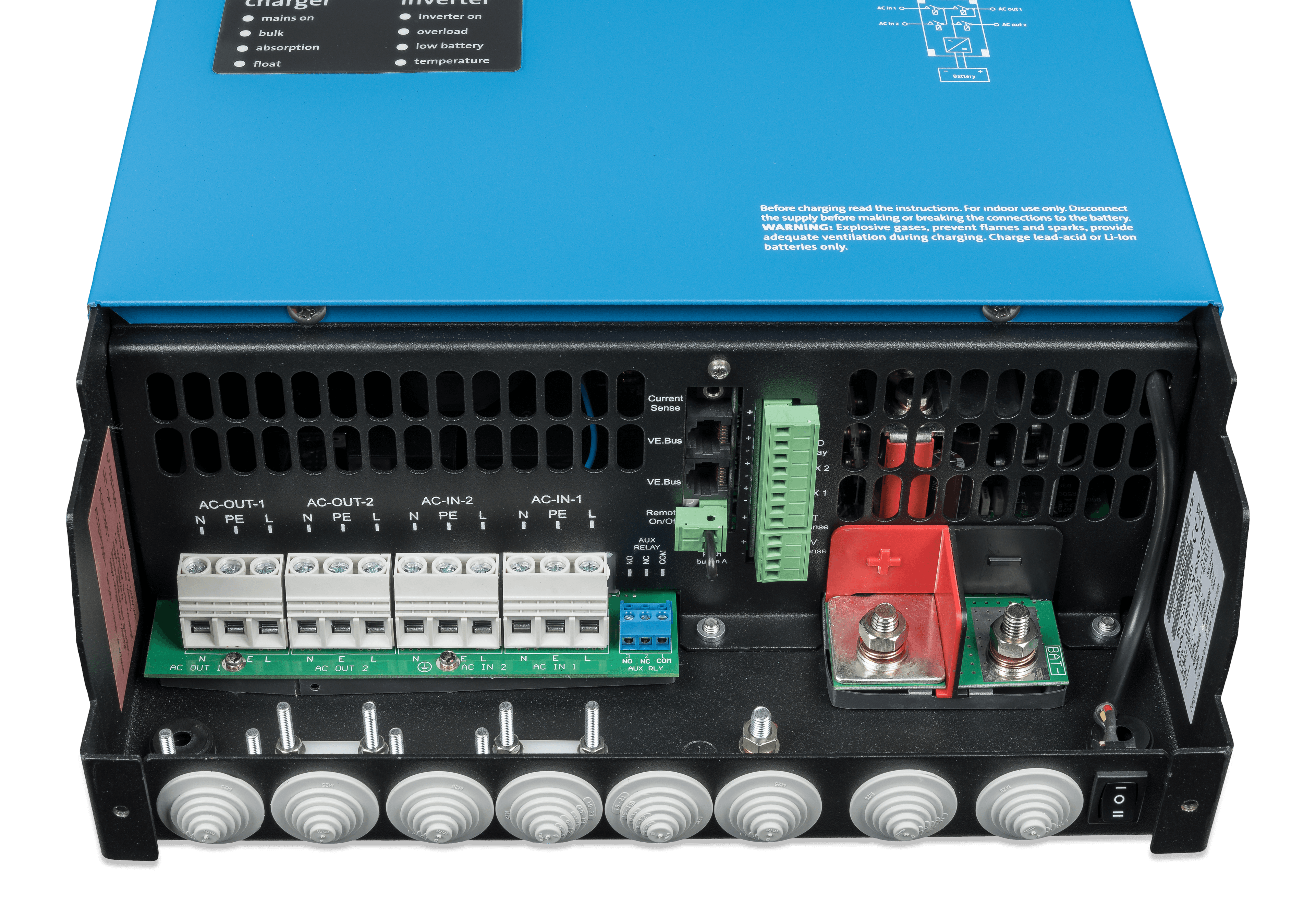

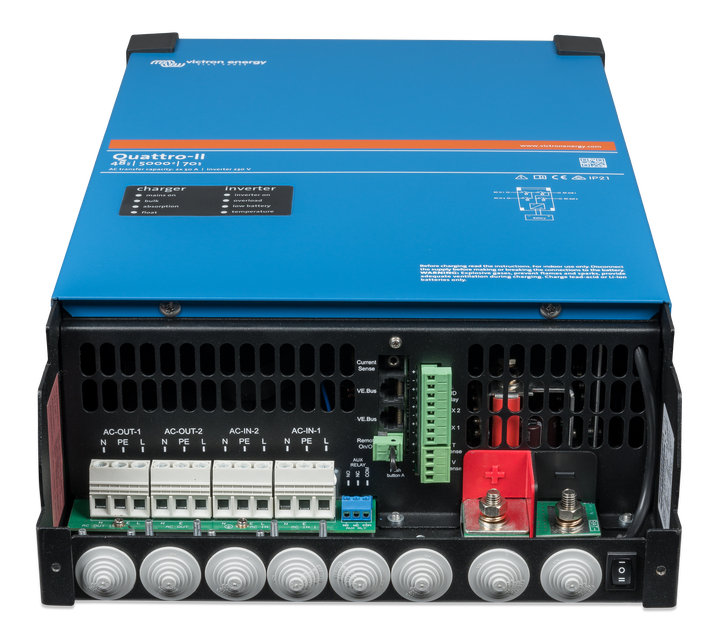

  • Quattro-II 48/5000/70-50/50 (connector open bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector open bottom)
    .PNG

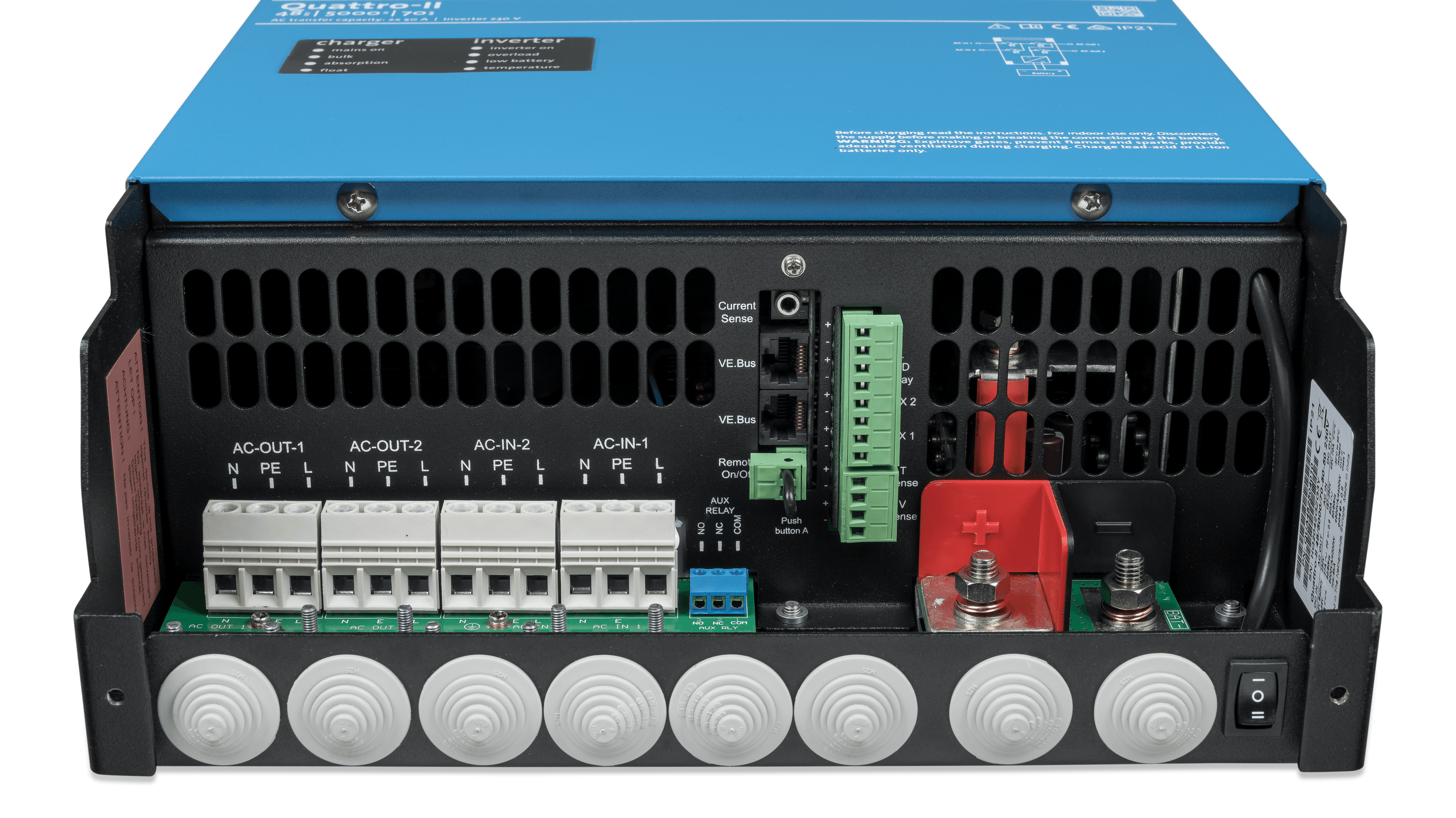

  • Quattro-II 48/5000/70-50/50 (connector)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector)
    .PNG

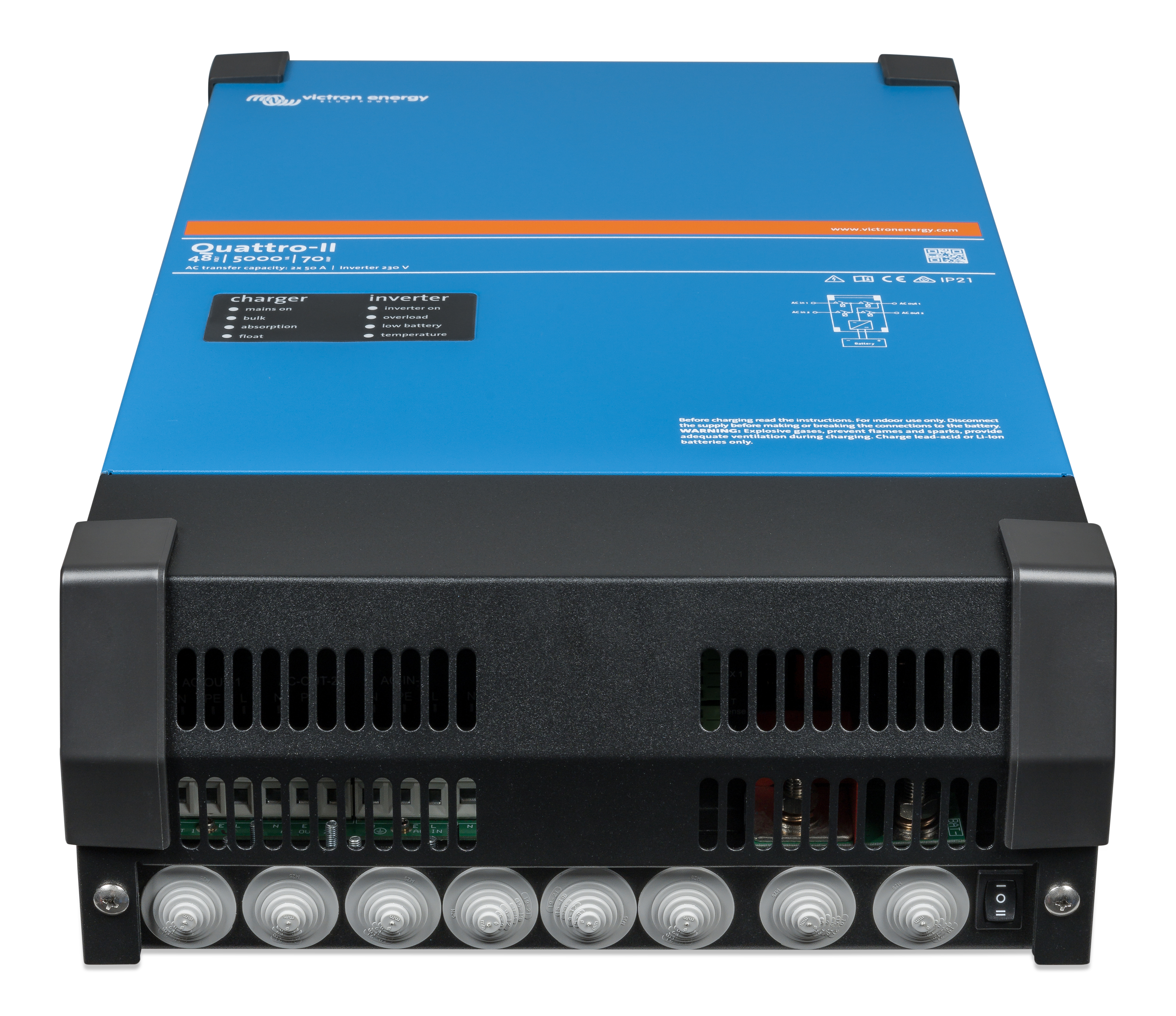

  • Quattro-II 48/5000/70-50/50 (connector bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector bottom)
    .PNG

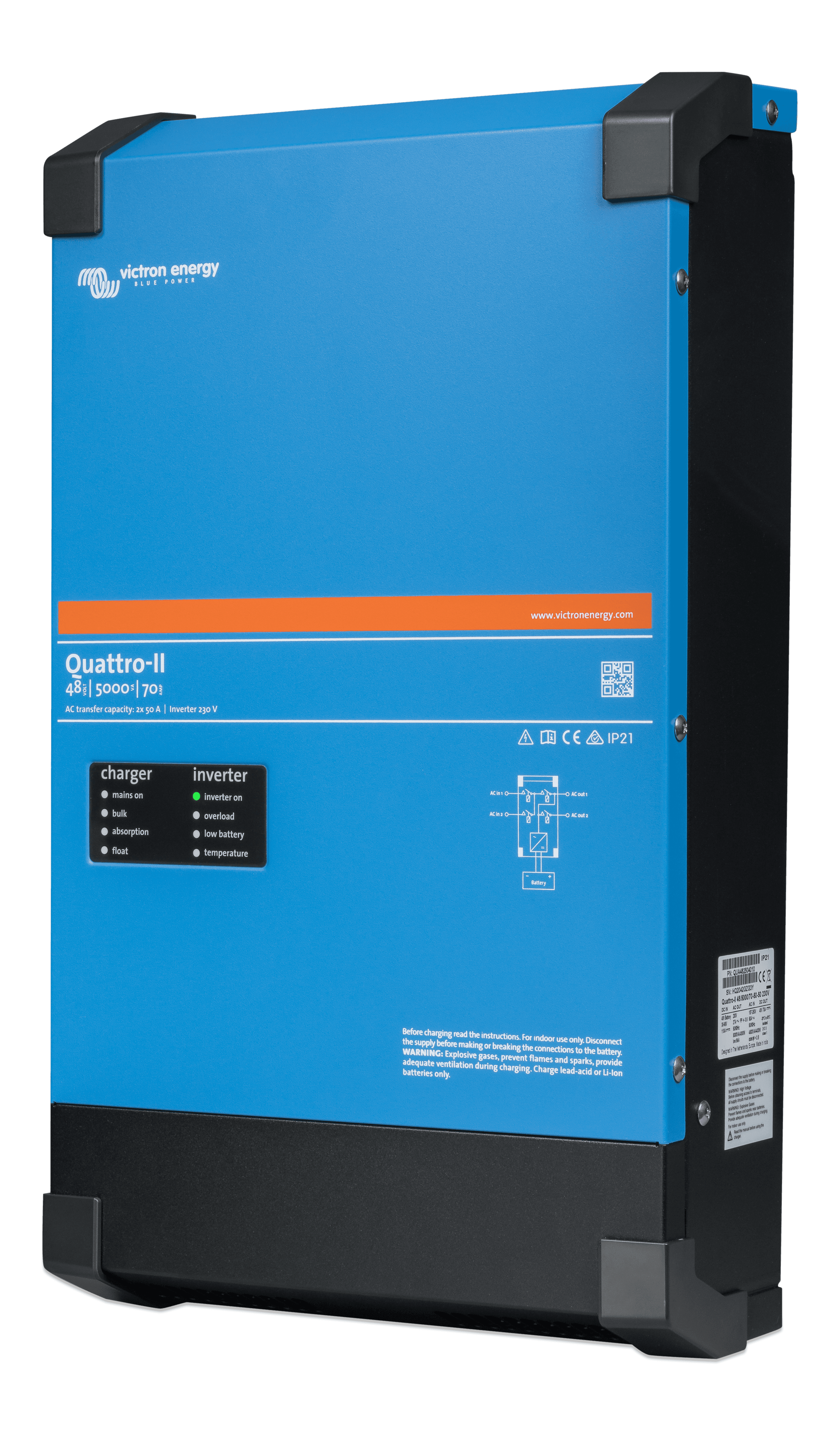

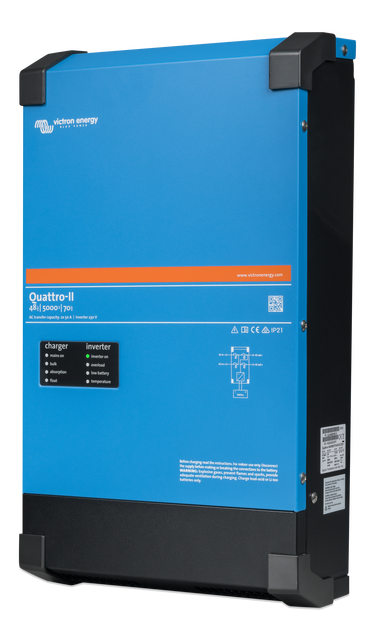

  • Quattro-II 48/5000/70-50/50 (left)  thumbnail
    Quattro-II 48/5000/70-50/50 (left)
    .PNG

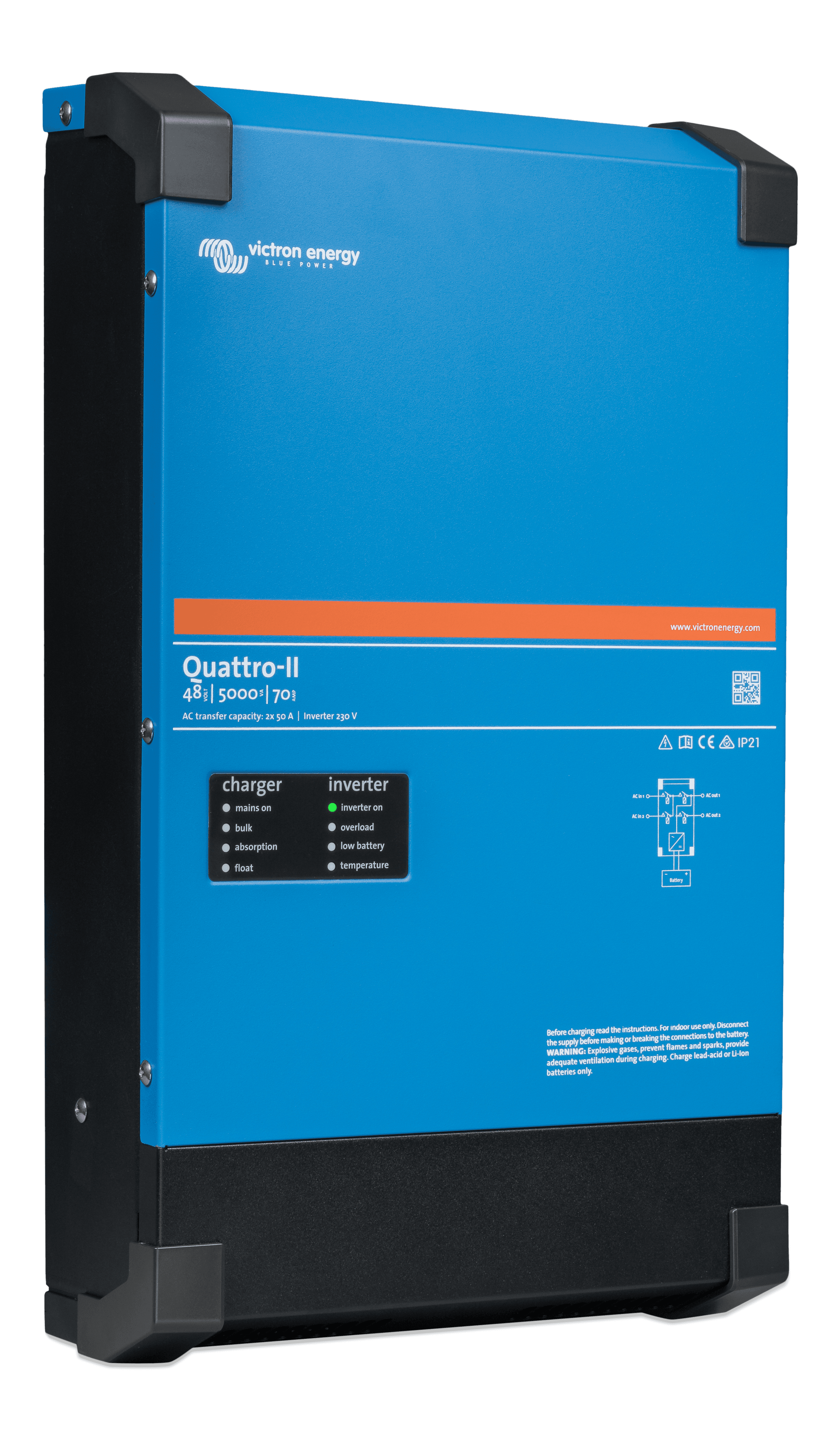

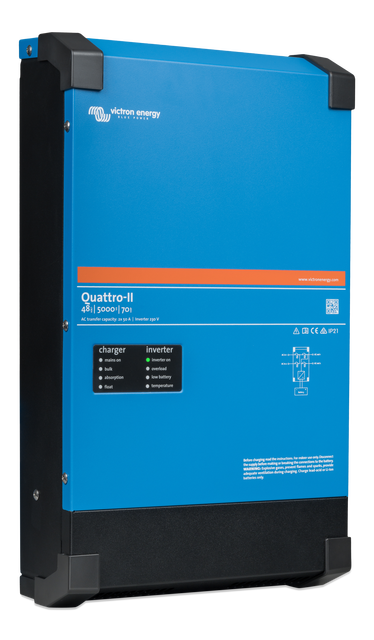

  • Quattro-II 48/5000/70-50/50 (right)  thumbnail
    Quattro-II 48/5000/70-50/50 (right)
    .PNG

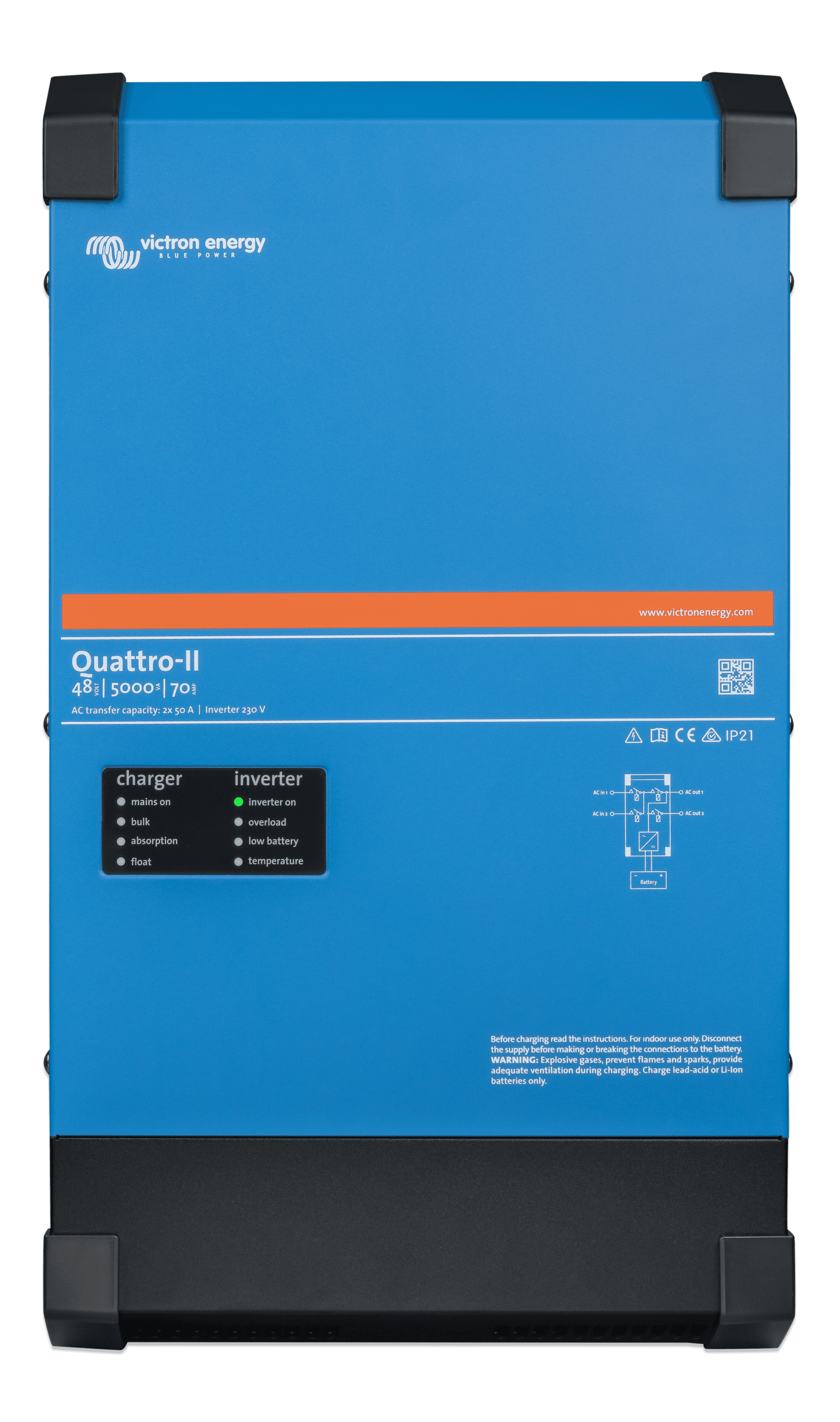

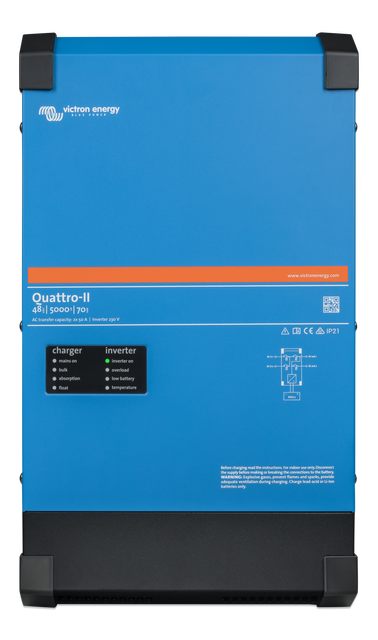

  • Quattro-II 48/5000/70-50/50 (front)  thumbnail
    Quattro-II 48/5000/70-50/50 (front)
    .PNG

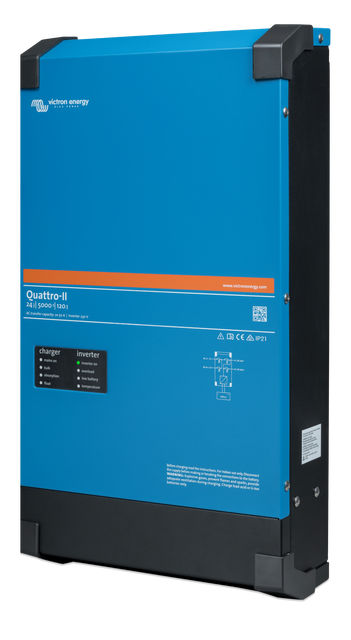

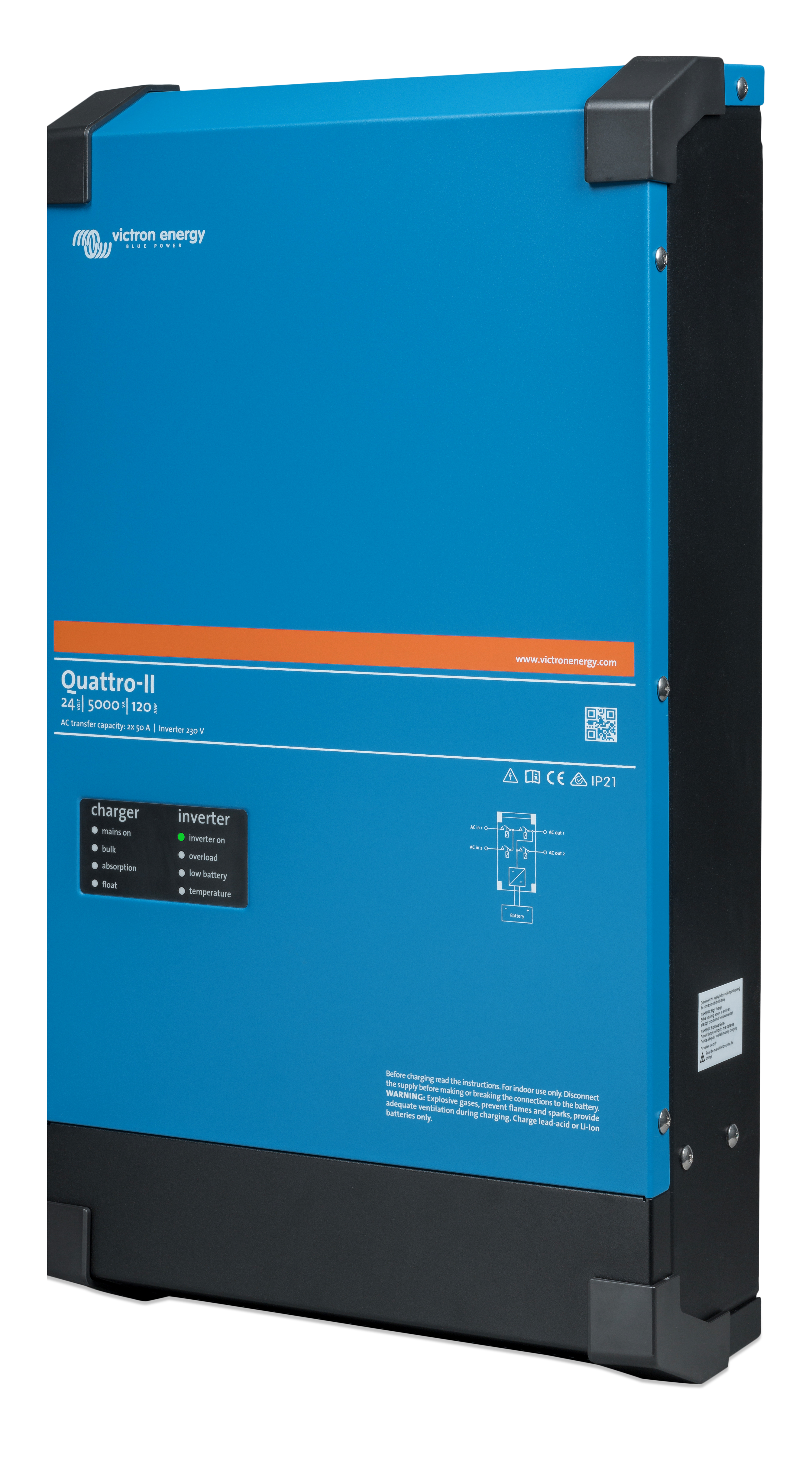

  • Quattro-II 24/5000/120-50/50 230V (left)  thumbnail
