Galvanisk isolator VDI-16, VDI-32 og VDI-64

Den galvaniske isolatoren forhindrer elektrolytisk korrosjon. Den blokkerer lavspenningsstrømstrømmer som går inn i båten din via jordledningen på landskabelen. Disse strømmene kan forårsake korrosjon til båtens undervannsmetaller, som skroget, propelleren, akselen og så videre.
Den galvaniske isolatorens indre består av to dioder som er koblet sammen anti-parallelt. Når de er koblet sammen på denne måten, tillater diodene strømgjennomgang i begge retninger, men kun over en viss spenningsterskel. Diodene leder strøm der spenningen er ca. 1,4 VDC.

Isolatoren installeres direkte bak båtens 230V-kobling. Den økende spenningen fra den galvaniske isolatoren er høyere enn den potensielle forskjellen mellom metaller. Som et resultat av dette, vil denne spenningen ikke tillate strømoverføring og dermed vil den galvaniske isolatoren forhindre elektrolytisk strøm. Likevel, hvis det forekommer en (høyere) spenningsfeil i AC-strømkretsen, vil diodene slippe strøm igjennom og reststrøminnretningen vil avbryte strømkretsen.

Galvanisk isolator VDI-16, VDI-32 og VDI-64

Year warranty

World-wide support

Om
produktet

Den galvaniske isolatoren forhindrer elektrolytisk korrosjon. Den blokkerer lavspenningsstrømstrømmer som går inn i båten din via jordledningen på landskabelen. Disse strømmene kan forårsake korrosjon til båtens undervannsmetaller, som skroget, propelleren, akselen og så videre.
Den galvaniske isolatorens indre består av to dioder som er koblet sammen anti-parallelt. Når de er koblet sammen på denne måten, tillater diodene strømgjennomgang i begge retninger, men kun over en viss spenningsterskel. Diodene leder strøm der spenningen er ca. 1,4 VDC.

Isolatoren installeres direkte bak båtens 230V-kobling. Den økende spenningen fra den galvaniske isolatoren er høyere enn den potensielle forskjellen mellom metaller. Som et resultat av dette, vil denne spenningen ikke tillate strømoverføring og dermed vil den galvaniske isolatoren forhindre elektrolytisk strøm. Likevel, hvis det forekommer en (høyere) spenningsfeil i AC-strømkretsen, vil diodene slippe strøm igjennom og reststrøminnretningen vil avbryte strømkretsen.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos

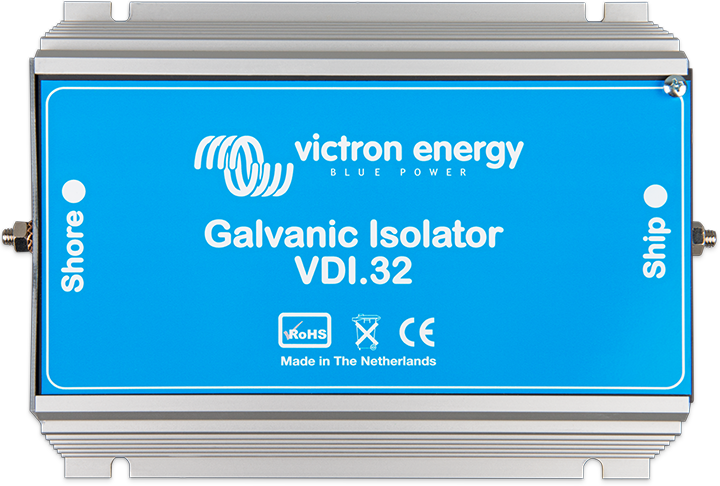

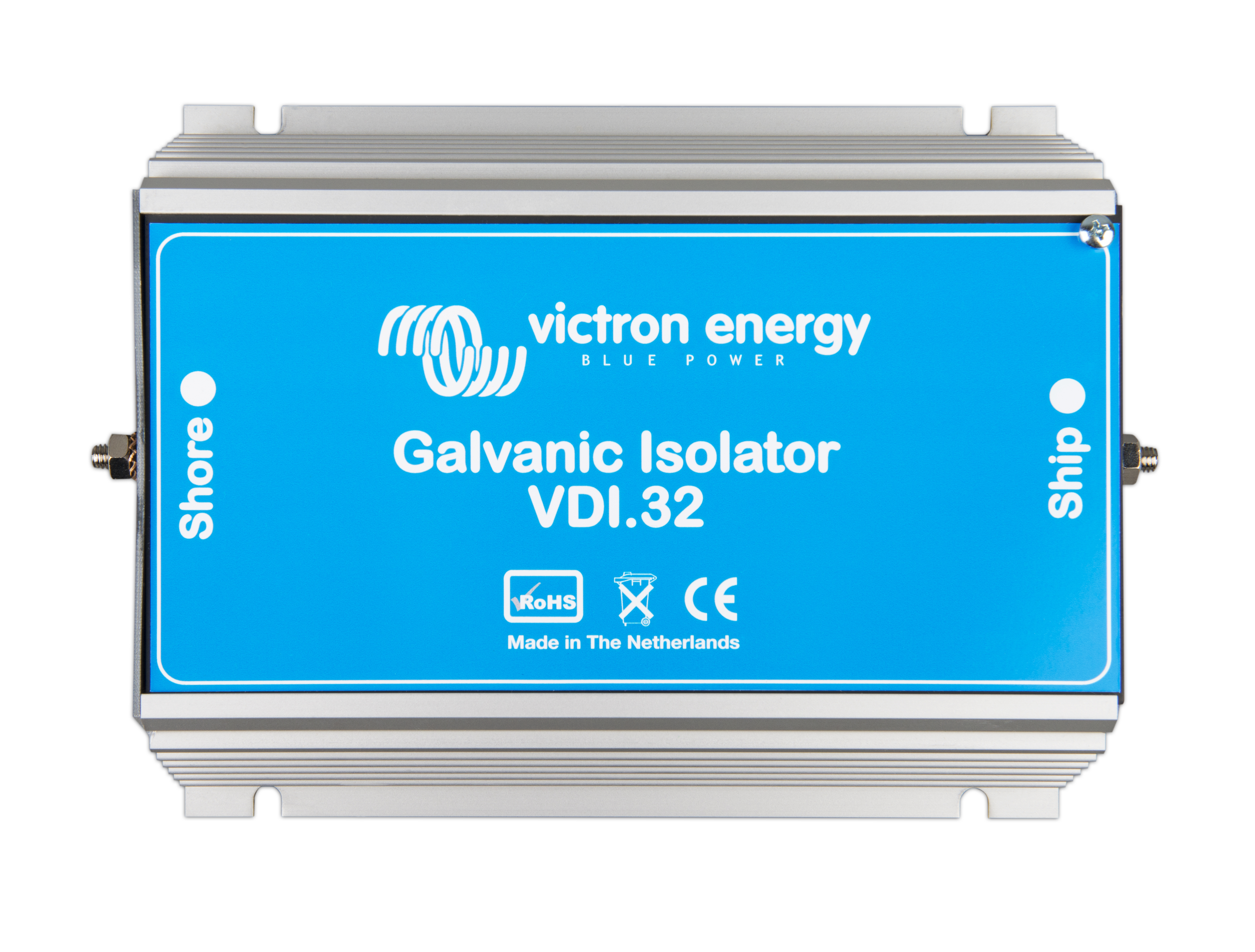

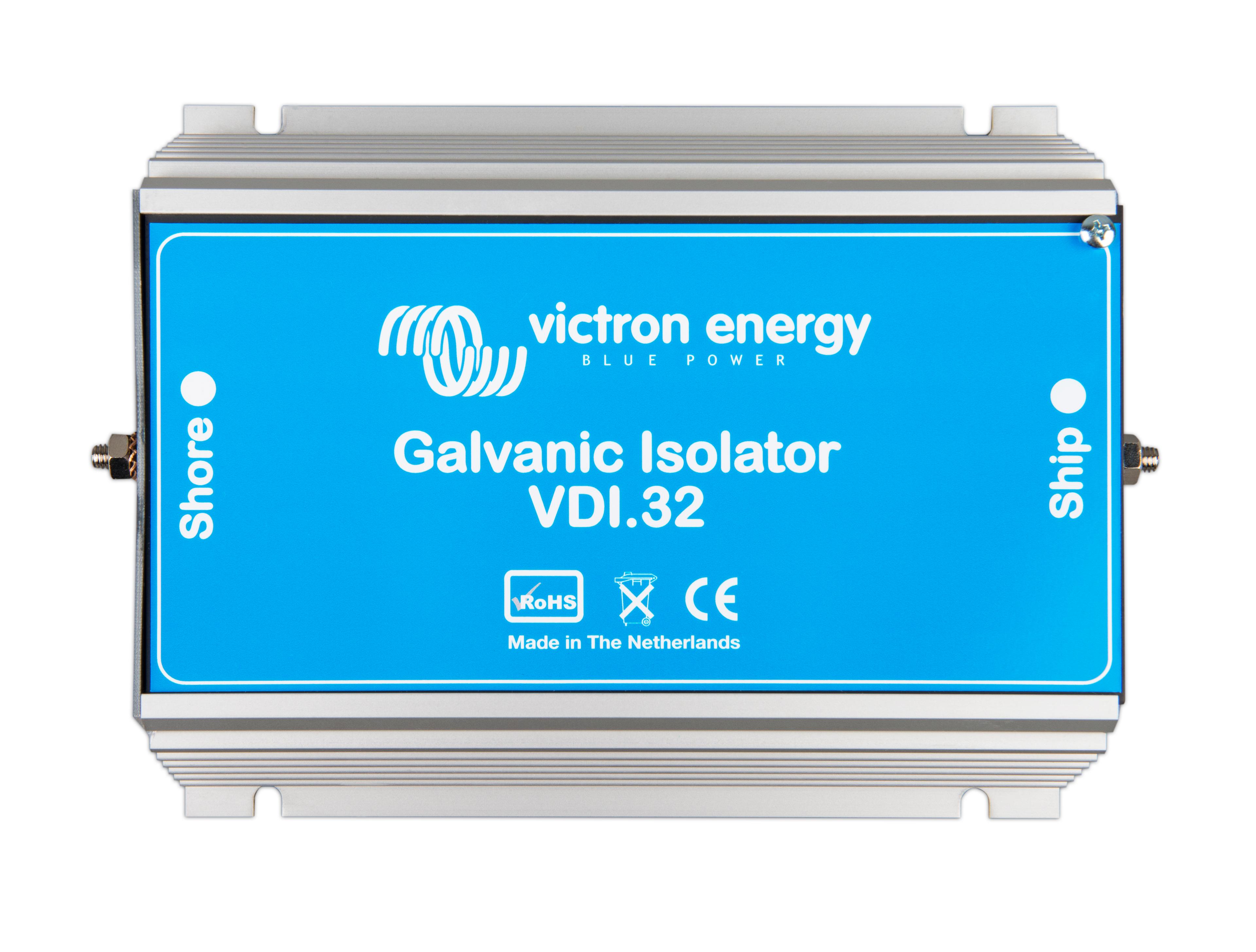

  • Galvanic Isolator VDI-32 (top) thumbnail
    Galvanic Isolator VDI-32 (top)
    .JPG

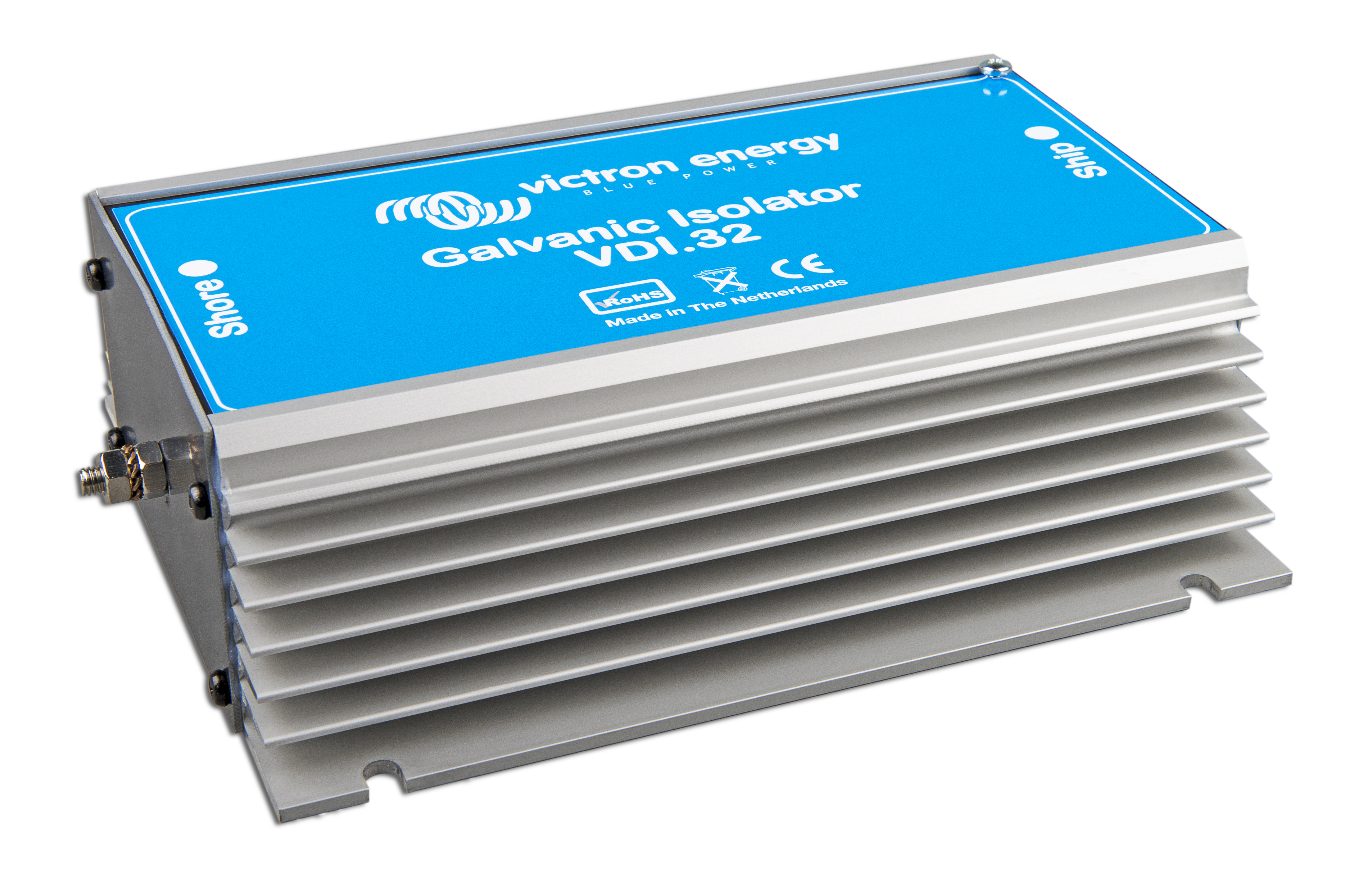

  • Galvanic Isolator VDI-32 (side) thumbnail
    Galvanic Isolator VDI-32 (side)
    .JPG

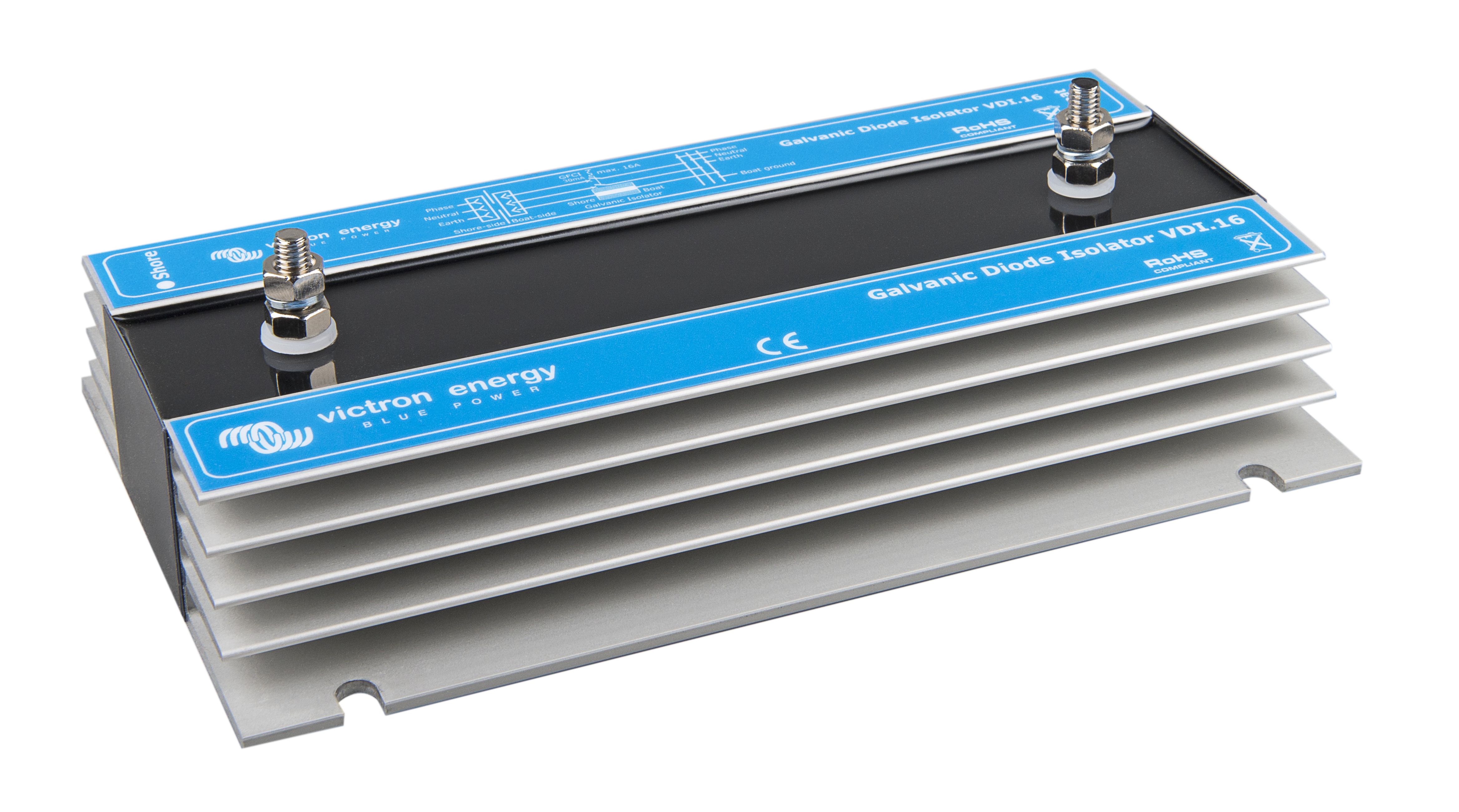

  • Galvanic Isolator VDI-16 (side) thumbnail
    Galvanic Isolator VDI-16 (side)
    .JPG

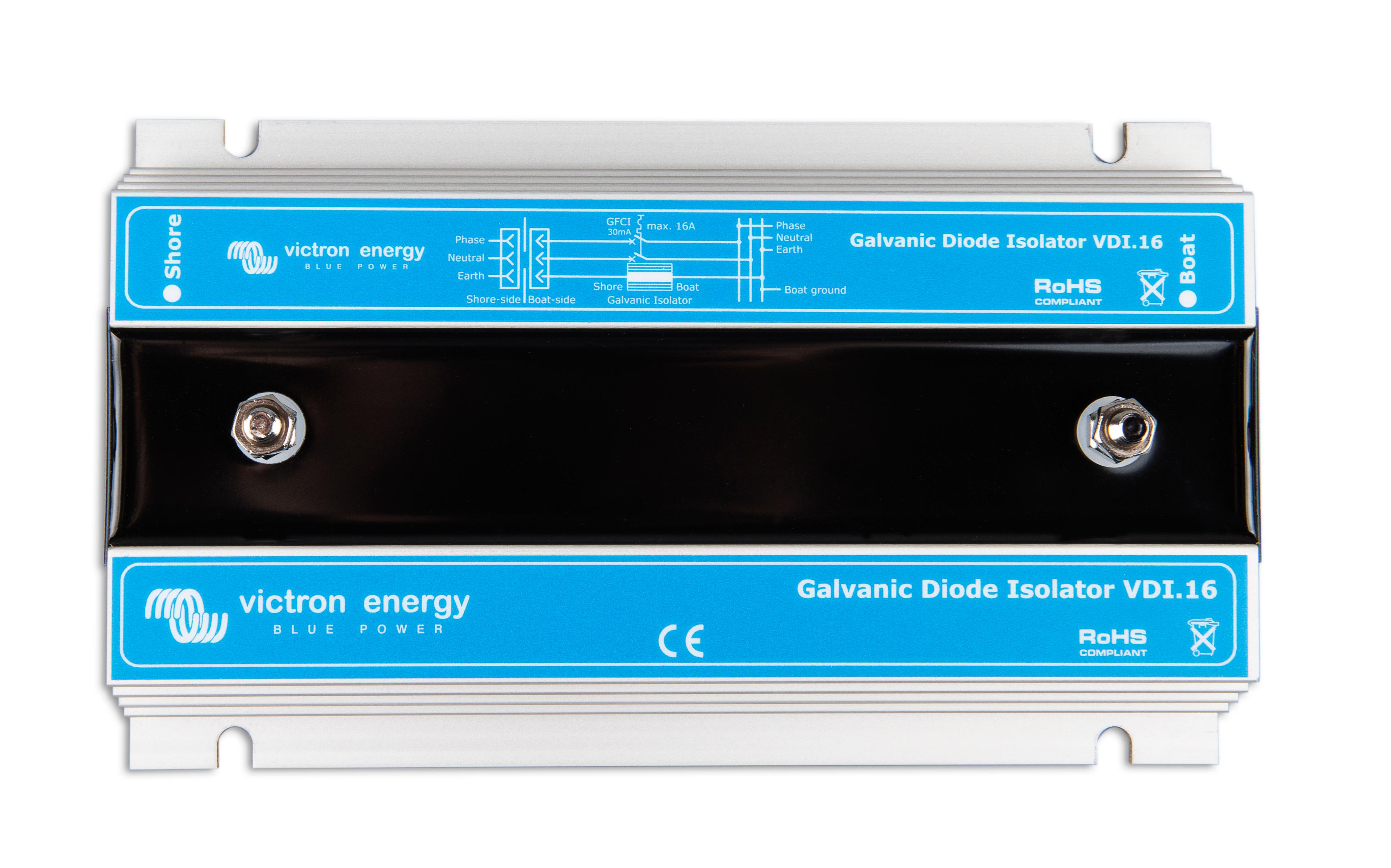

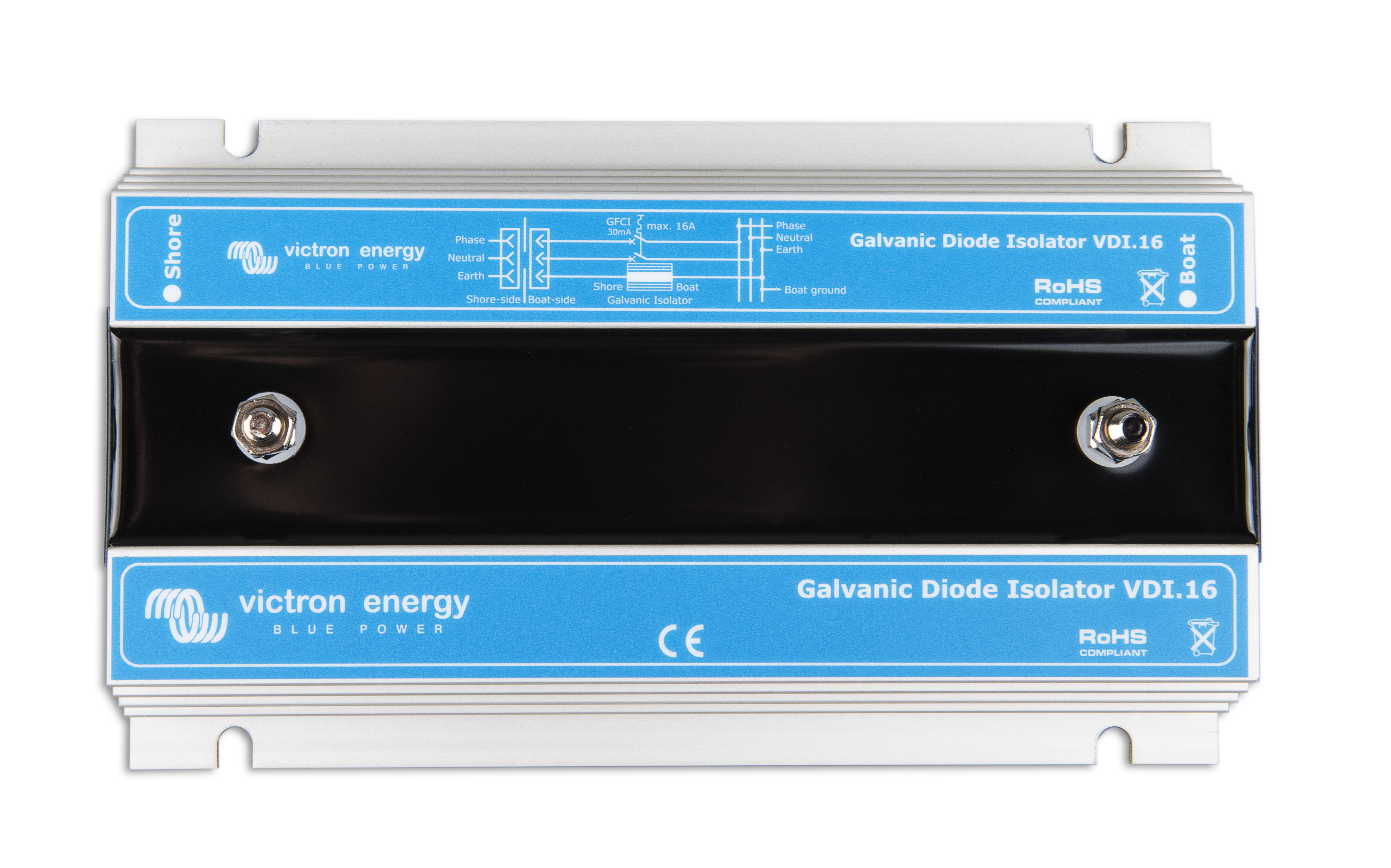

  • Galvanic Isolator VDI-16 (top) thumbnail
    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF

Support

Sjekk med vår support ressurs eller kontakt din lokale forhandler for dedikert support, reparasjon eller garantiforespørsel.

Garanti

Lest mer om vår industriledende 5 års garanti service.
